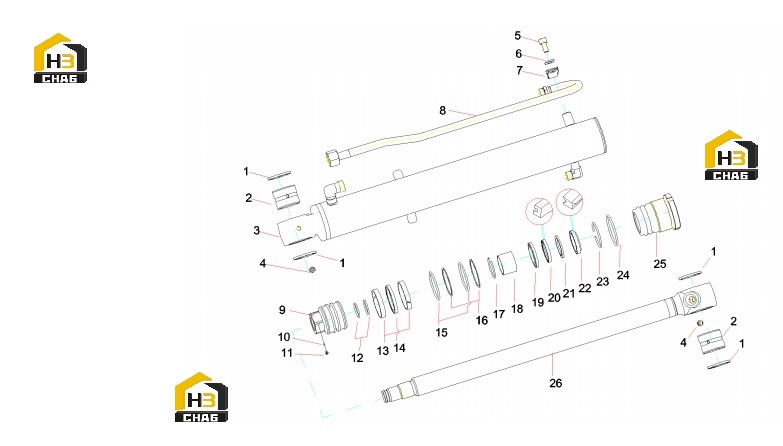

Цилиндр ковша zx26.3 13915275

← Цилиндр ковша масляный zx26.2 13915265 Кабина sy26c1y4lu.5 13933651 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust ring

Каталожный номер:60255848

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bush ZX35.3.1-3

Каталожный номер:13047575

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder Assem. ZX26.3.2

Каталожный номер:13915278

Комплект:1

Примечание:

№ на схеме:4

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer ZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe Clamp ZX35.3.2A-4

Каталожный номер:13046617

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil Pipe Component ZX26.3.3

Каталожный номер:13915282

Комплект:1

Примечание:

№ на схеме:9

Наименование:Piston ZX35.3.3-2

Каталожный номер:13047527

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101001214

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring, Wear

Каталожный номер:A880803040003

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:A880806030220

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 56.7x3.53

Каталожный номер:B230101000235

Комплект:2

Примечание:

№ на схеме:16

Наименование:Snap Ring

Каталожный номер:B210491000004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cup

Каталожный номер:60035658

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:60035789

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring,seal

Каталожный номер:60035790

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, bearing

Каталожный номер:60035652

Комплект:1

Примечание:

№ на схеме:22

Наименование:Dust Ring

Каталожный номер:60184718

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring M63x3.55

Каталожный номер:A210609000168

Комплект:1

Примечание:

№ на схеме:25

Наименование:Guide Sleeve ZX35.3.3-1

Каталожный номер:13048175

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston Rod ZX26.3.1

Каталожный номер:13915277

Комплект:1

Примечание:
