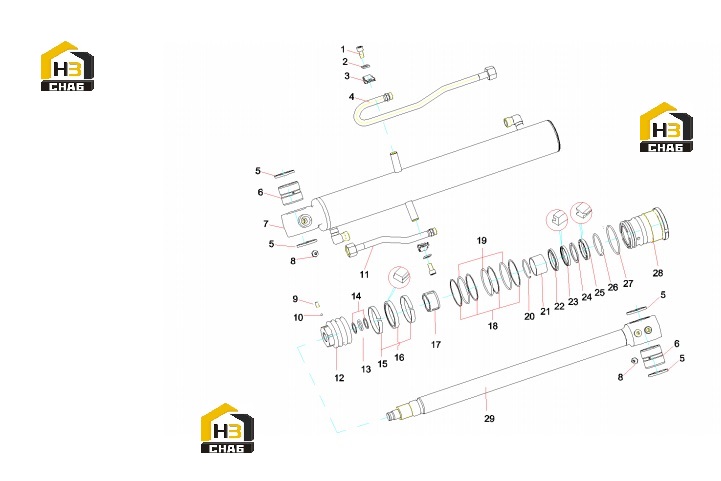

Цилиндр стрелы zx26.1 13915254

← Цилиндр ковша с комплектующими sy26c1y4lu.3.1 13915517 Цилиндр ковша масляный zx26.2 13915265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer ZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe Clamp ZX35.3.2A-4

Каталожный номер:13046617

Комплект:2

Примечание:

№ на схеме:4

Наименование:Oil Pipe Component ZX26.1.4

Каталожный номер:13915264

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust ring

Каталожный номер:60255849

Комплект:4

Примечание:

№ на схеме:6

Наименование:Copper bush ZX50.3.2A-3

Каталожный номер:13326052

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cylinder Assem. ZX26.1.2

Каталожный номер:13915258

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M8x16 GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil tube component I ZX26.1.3

Каталожный номер:13915262

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston ZX35.3.2A-2

Каталожный номер:13048967

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000155

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring,retainer

Каталожный номер:24004190

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, Wear

Каталожный номер:B230101001681

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring,seal

Каталожный номер:60035793

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bumper Sleeve ZX35.3.2A-3

Каталожный номер:13048179

Комплект:1

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:B229900001477

Комплект:4

Примечание:

№ на схеме:19

Наименование:O-ring 69.44x3.53AS568-232

Каталожный номер:B230101000414

Комплект:3

Примечание:

№ на схеме:20

Наименование:Retaining Ring

Каталожный номер:60183946

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing, oilless

Каталожный номер:60180960

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:60176730

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal ring

Каталожный номер:60176732

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:60180968

Комплект:1

Примечание:

№ на схеме:25

Наименование:Dust Ring

Каталожный номер:60176723

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, retaining

Каталожный номер:A210417000109

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 75x3.55 GB3452.1

Каталожный номер:A210609000135

Комплект:1

Примечание:

№ на схеме:28

Наименование:Guide Sleeve ZX26.1-1

Каталожный номер:13915253

Комплект:1

Примечание:

№ на схеме:29

Наименование:Piston Rod ZX26.1.1

Каталожный номер:13915257

Комплект:1

Примечание:
