Бак топливный sy26c1y4lu.7.5.1 13920148

Бак топливный sy26c1y4lu.7.5.1 13920148

← Система контроля расхода топлива sy26c1y4lu.7.5 13936528 Система впуска и выпуска воздуха sy26c1y4lu 13936463 →

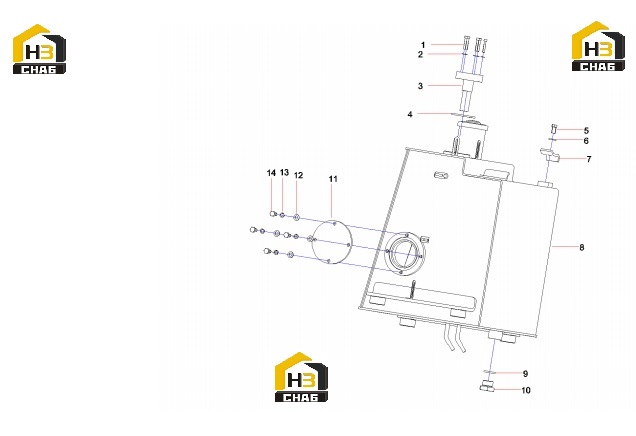

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M5x30 GB70.1 10.9
Каталожный номер:A210204000168
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000630
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fuel sensor
Каталожный номер:60342425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:B230101000404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10x16
Каталожный номер:A210111000125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000637
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Board SY26C1Y4LU.7.5.1.1-6
Каталожный номер:13924628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fuel tank SY26C1Y4LU.7.5.1.1
Каталожный номер:13924632
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:B230101000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:10514225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cleaning flange
Каталожный номер:12983058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer Flat M8
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer Lock M8
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M8x16
Каталожный номер:A210111000088
Комплект:4
Примечание:
