Система впуска и выпуска воздуха sy26c1y4lu 13936463

Система впуска и выпуска воздуха sy26c1y4lu 13936463

← Бак топливный sy26c1y4lu.7.5.1 13920148 Фильтр воздушный 60114706 →

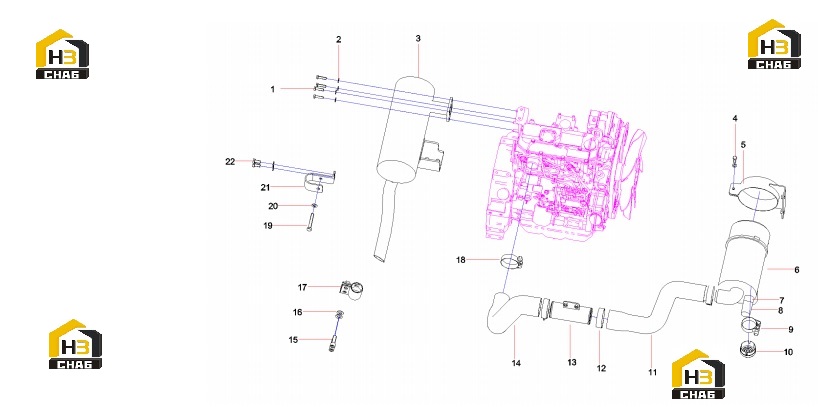

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M8x30
Каталожный номер:A210111000293
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000633
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Muffler
Каталожный номер:60337468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000323
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp assembly
Каталожный номер:13055086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air filter
Каталожный номер:60114706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, sensor,air filter
Каталожный номер:B229900003909
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Alarm,pressure
Каталожный номер:60195980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:60021999
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Filter net SY35C1Y3WU.1.3.2.3
Каталожный номер:13313311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Intake pipe SY26C1Y4LU.7.2-2
Каталожный номер:13920136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp, Mounting
Каталожный номер:A229900003104
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connection steel tube
Каталожный номер:13055089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:After-intake pipe SY26C1Y4LU.7.2
Каталожный номер:13920131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12x35 Cap Screw
Каталожный номер:A210204000206
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000639
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clamp
Каталожный номер:13103541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Clamp
Каталожный номер:A229900002031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M10x65 GB5783 10.9
Каталожный номер:A210111000294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:24000637
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Rear exhaust tube support
Каталожный номер:13920139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt M10x20
Каталожный номер:A210111000012
Комплект:2
Примечание:
