Система контроля расхода топлива sy26c1y4lu.7.5 13936528

← Система двигателя sy26c1y4lu.7 13936555 Бак топливный sy26c1y4lu.7.5.1 13920148 →

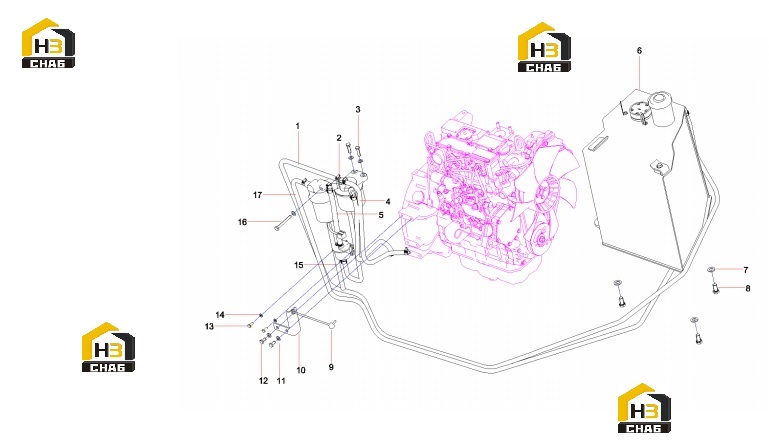

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil return pipe SY26C1Y4LU.7.5-4

Каталожный номер:13920150

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:14

Примечание:

№ на схеме:3

Наименование:Bolt M8x30

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:4

Наименование:OIL-OUT PIPE OF TANK

Каталожный номер:13920151

Комплект:3

Примечание:

№ на схеме:5

Наименование:OIL-OUT PIPE OF TANK

Каталожный номер:13920155

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel tank assembly

Каталожный номер:13920148

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:9

Наименование:Accelerator flexible shaft

Каталожный номер:60341659

Комплект:1

Примечание:

№ на схеме:10

Наименование:Accelerator support

Каталожный номер:13927136

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000633

Комплект:5

Примечание:

№ на схеме:12

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M6x16

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:15

Наименование:Filter drainage tube

Каталожный номер:13303621

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8x70

Каталожный номер:A210111000096

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL-OUT PIPE OF TANK

Каталожный номер:13920149

Комплект:1

Примечание:
