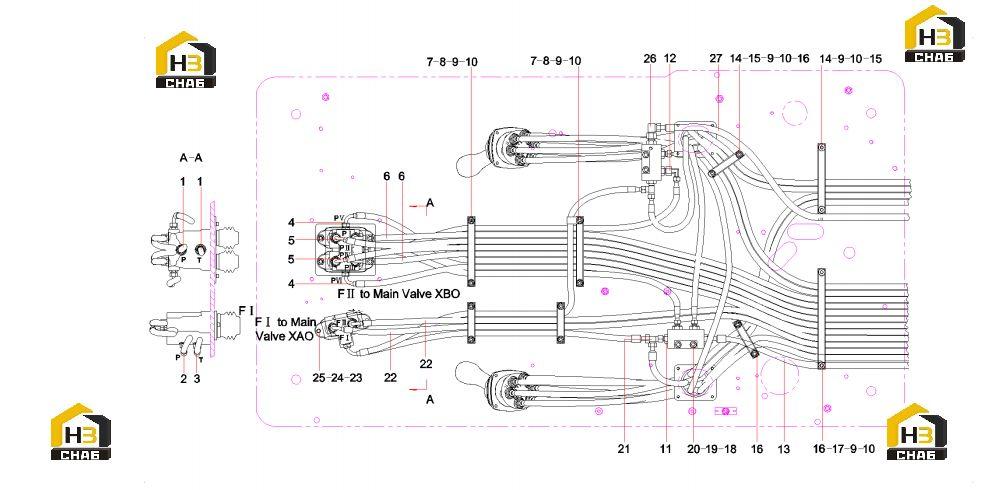

Трубопровод управления гидравлической системы (часть 1) 12976721

← Система гидравлическая пилотная 12978533 Трубопровод управления гидравлической системы (часть 2) 12976721 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000982

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103000876

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002695

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002705

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:21003876

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:16

Примечание:

№ на схеме:10

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber hose

Каталожный номер:B230103002358

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:5

Примечание:

№ на схеме:15

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:5

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp, pipe

Каталожный номер:11076393

Комплект:1

Примечание:

№ на схеме:18

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002001

Комплект:2

Примечание:

№ на схеме:23

Наименование:Valve, foot

Каталожный номер:B220401000848

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103002291

Комплект:1

Примечание:
