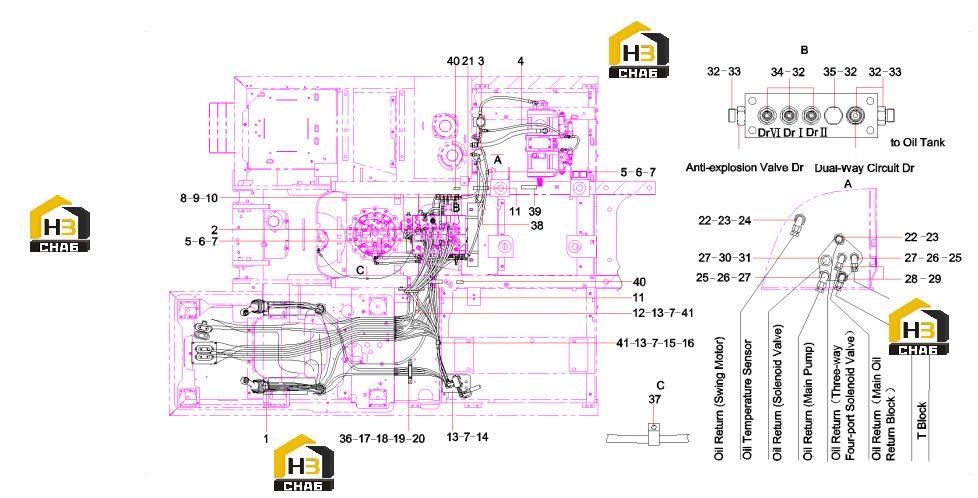

Система гидравлическая пилотная 12978533

← Подшипник поворотный 10473822 Трубопровод управления гидравлической системы (часть 1) 12976721 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PPC Pipeline SY235C9I4K.1.4C.1

Каталожный номер:12976721

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main valve pipeline

Каталожный номер:12977975

Комплект:1

Примечание:

№ на схеме:3

Наименование:Solenoid valve

Каталожный номер:12978390

Комплект:1

Примечание:

№ на схеме:4

Наименование:main pump

Каталожный номер:12977181

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:11

Примечание:

№ на схеме:8

Наименование:block SY235C9I4K.1.4A.3-2

Каталожный номер:12975049

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Rubber sleeve SY335C9I4K.1.3.5A

Каталожный номер:12185930

Комплект:1

Примечание:

№ на схеме:12

Наименование:fixed plate SY235C9I4K.1.4C.3-3

Каталожный номер:12977993

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x45GB5783 10.9

Каталожный номер:A210111000119

Комплект:9

Примечание:

№ на схеме:14

Наименование:bracket SY235C9I4K.1.4C.3.1

Каталожный номер:12977997

Комплект:1

Примечание:

№ на схеме:15

Наименование:clamp SY235C9I4K.1.4C.3.2

Каталожный номер:12977999

Комплект:1

Примечание:

№ на схеме:16

Наименование:fill block SY235C9I4K.1.4C.3-2

Каталожный номер:12977992

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:A820202004880

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M8x40GB70.1 10.9

Каталожный номер:A210204000320

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103004058

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205000837

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A820205000894

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:7

Примечание:

№ на схеме:30

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:7

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205000961

Комплект:4

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205000946

Комплект:3

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:2

Примечание:

№ на схеме:37

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:38

Наименование:Sleeve, protective

Каталожный номер:A820606030917

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve, rubber

Каталожный номер:11455884

Комплект:1

Примечание:

№ на схеме:40

Наименование:Grommet

Каталожный номер:11348391

Комплект:4

Примечание:

№ на схеме:41

Наименование:Rubber Liner Plates

Каталожный номер:12863953

Комплект:3

Примечание:
