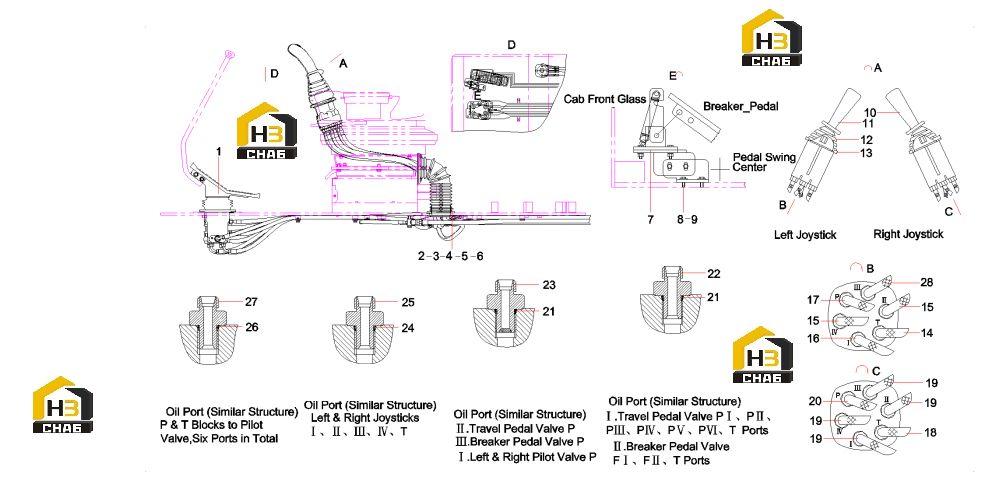

Трубопровод управления гидравлической системы (часть 2) 12976721

← Трубопровод управления гидравлической системы (часть 1) 12976721 Педаль и клапан управления b220401000848 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 6GB93

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:7

Наименование:Locking mechanism

Каталожный номер:10133748

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:2

Примечание:

№ на схеме:10

Наименование:Joystick, right

Каталожный номер:60071806

Комплект:1

Примечание:

№ на схеме:11

Наименование:Joystick, left

Каталожный номер:60071807

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover, rubber

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:13

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:21003860

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103002709

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000982

Комплект:3

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103001893

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103000985

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:14

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000940

Комплект:10

Примечание:

№ на схеме:23

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:4

Примечание:

№ на схеме:24

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:26

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:6

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103002707

Комплект:1

Примечание:
