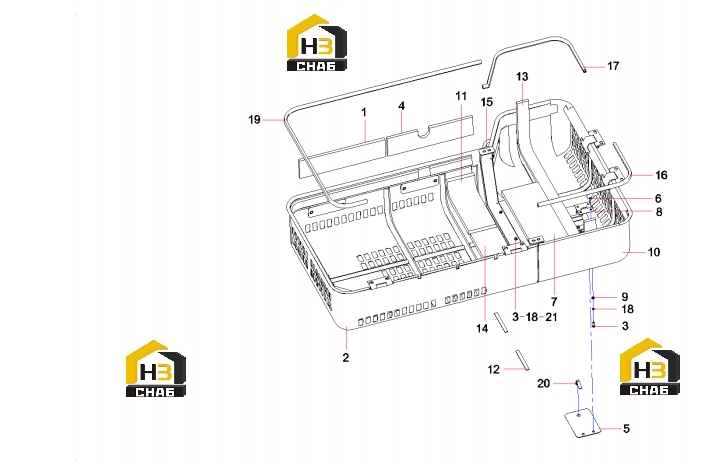

Крышка двигателя 11855619

← Каркас экскаватора 11896176 Комплектующие крышки двигателя 11854466 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:sound-absorbing

Каталожный номер:11855616

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main body of top cover of machine

Каталожный номер:11854466

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:7

Примечание:

№ на схеме:4

Наименование:Sound-absorbing

Каталожный номер:12178466

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cap, filler

Каталожный номер:A810502050133

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:7

Наименование:Sound-absorbing

Каталожный номер:12177237

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hinge

Каталожный номер:A810502079012

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:10

Наименование:Radiator

Каталожный номер:11854477

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sound-absorbing

Каталожный номер:12177239

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block, rubber

Каталожный номер:A820606030379

Комплект:2

Примечание:

№ на схеме:13

Наименование:Thermal insulation

Каталожный номер:11857496

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sound-absorbing

Каталожный номер:12177238

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left supporting beam

Каталожный номер:11854480

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing strip

Каталожный номер:11855618

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing strip

Каталожный номер:11855615

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:7

Примечание:

№ на схеме:19

Наименование:Sealing strip

Каталожный номер:11855617

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lock, door, engineering

Каталожный номер:A222200000122

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:3

Примечание:
