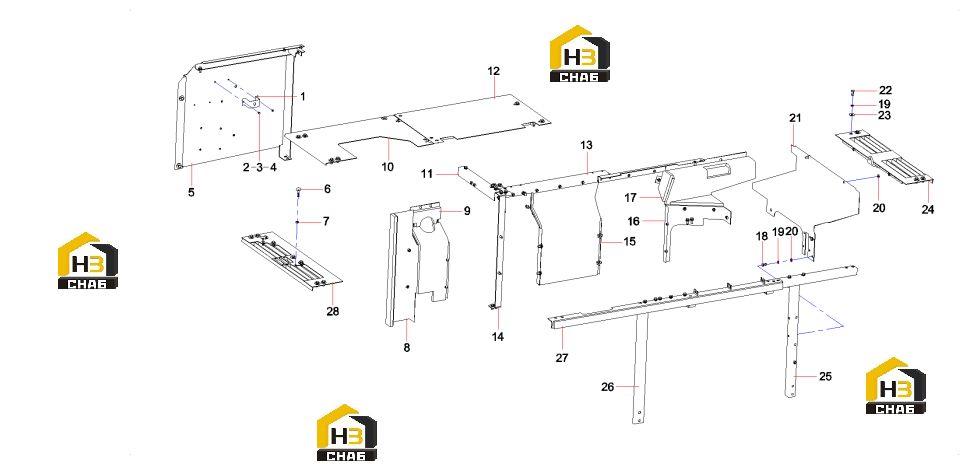

Каркас экскаватора 11896176

← Обвес каркаса экскаватора 11896176 Крышка двигателя 11855619 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 6GB93

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:3

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:5

Наименование:left front spacing plate assembly

Каталожный номер:12755221

Комплект:1

Примечание:

№ на схеме:6

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:10

Примечание:

№ на схеме:8

Наименование:Left middle

Каталожный номер:12414970

Комплект:1

Примечание:

№ на схеме:9

Наименование:Left upper partition plate of

Каталожный номер:12414971

Комплект:1

Примечание:

№ на схеме:10

Наименование:Left front upper cover plate

Каталожный номер:12754556

Комплект:1

Примечание:

№ на схеме:11

Наименование:upper supporting plate component

Каталожный номер:12754562

Комплект:1

Примечание:

№ на схеме:12

Наименование:panel SY235C9I4KL.1.6.50

Каталожный номер:12755175

Комплект:1

Примечание:

№ на схеме:13

Наименование:Front cross

Каталожный номер:12843322

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left front pillar

Каталожный номер:11869622

Комплект:1

Примечание:

№ на схеме:15

Наименование:Middle

Каталожный номер:12414972

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right middle plate

Каталожный номер:12875674

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right middle plate

Каталожный номер:12875676

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:23

Примечание:

№ на схеме:19

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:143

Примечание:

№ на схеме:20

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 10GB93

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:21

Наименование:Main pump plate

Каталожный номер:12958695

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:114

Примечание:

№ на схеме:23

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:101

Примечание:

№ на схеме:24

Наименование:Left rear upper cover plate

Каталожный номер:12757218

Комплект:1

Примечание:

№ на схеме:25

Наименование:Back bracket(R)

Каталожный номер:12958774

Комплект:1

Примечание:

№ на схеме:26

Наименование:Right bracket Assy

Каталожный номер:11874550

Комплект:1

Примечание:

№ на схеме:27

Наименование:Back Crosseam

Каталожный номер:12754625

Комплект:1

Примечание:

№ на схеме:28

Наименование:Left rear upper cover plate

Каталожный номер:12754991

Комплект:1

Примечание:
