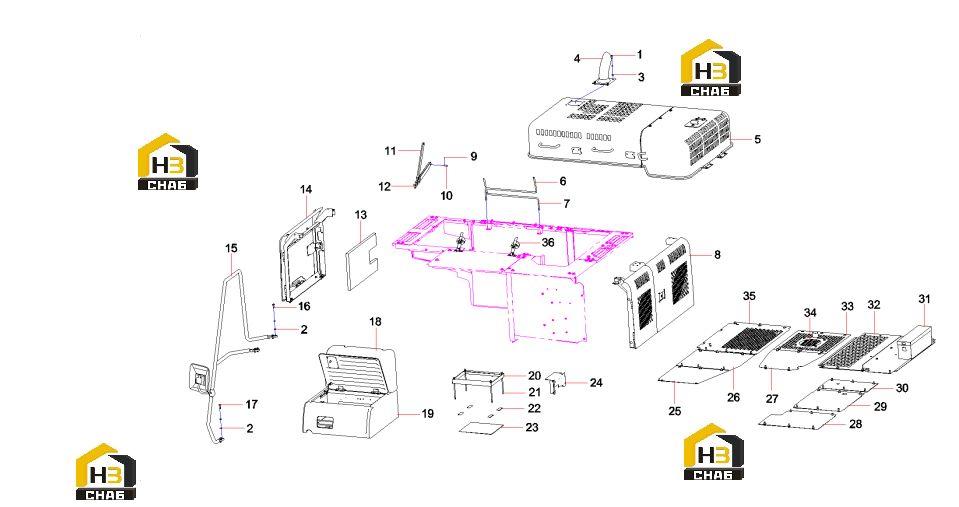

Обвес каркаса экскаватора 11896176

← Схема электрическая кондиционера 10473304 Каркас экскаватора 11896176 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:47

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:4

Наименование:Exhaust Pipe SY235C9I4KL.1.3.2

Каталожный номер:12974018

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bonnet

Каталожный номер:11855619

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring,front

Каталожный номер:11546981

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring,rear

Каталожный номер:11546942

Комплект:1

Примечание:

№ на схеме:8

Наименование:Left Door

Каталожный номер:12759263

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:10

Наименование:Shaft, pin

Каталожный номер:A210508000033

Комплект:3

Примечание:

№ на схеме:11

Наименование:Stay bar component

Каталожный номер:11881986

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod, bearing

Каталожный номер:11704563

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sponge, noise reduction, door

Каталожный номер:12994955

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right Door

Каталожный номер:12755224

Комплект:1

Примечание:

№ на схеме:15

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x35GB5783

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cover, ornament

Каталожный номер:A810502990126

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, ornament

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:19

Наименование:Battery Box Assy

Каталожный номер:11825177

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket, battery

Каталожный номер:A810599001149

Комплект:1

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:22

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:24

Наименование:plate SY235C9I4K.1.6-1

Каталожный номер:11824923

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:26

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:27

Наименование:Coverplate, bottom, main valve

Каталожный номер:10816699

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:30

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover

Каталожный номер:11453824

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cover plate SY235C9I4KL.1.6.68

Каталожный номер:12864321

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cover Plate SY235C9I4KL.1.6.19A

Каталожный номер:11871505

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:35

Наименование:cover plate SY235C9I4KL.1.6.67

Каталожный номер:12864034

Комплект:1

Примечание:

№ на схеме:36

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:
