Комплектующие крышки двигателя 11854466

← Крышка двигателя 11855619 Поручень и зеркало боковое заднего вида a810502020139 →

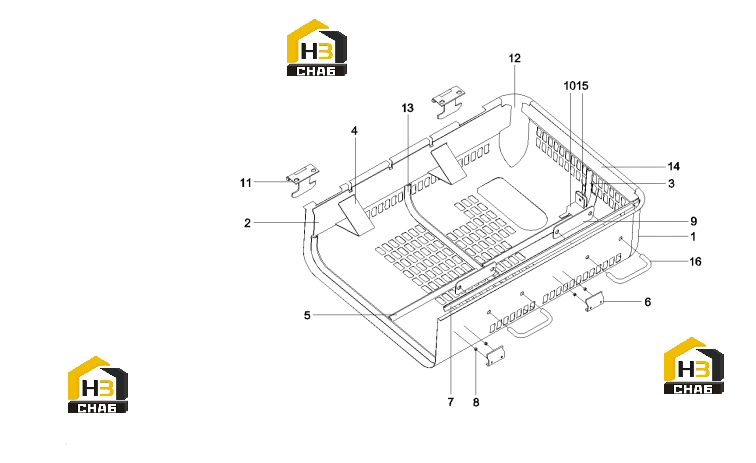

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main shell body of top cover of

Каталожный номер:11854454

Комплект:1

Примечание:

№ на схеме:2

Наименование:Reinforced

Каталожный номер:11854462

Комплект:1

Примечание:

№ на схеме:3

Наименование:Top reinforcement

Каталожный номер:11854461

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring bracket

Каталожный номер:11854464

Комплект:2

Примечание:

№ на схеме:5

Наименование:Reinforced bar

Каталожный номер:11854460

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seat, mounting, engine hood lock

Каталожный номер:A820101342394

Комплект:2

Примечание:

№ на схеме:7

Наименование:Reinforced bar

Каталожный номер:11854465

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Reinforced plate of assist grip

Каталожный номер:11854456

Комплект:2

Примечание:

№ на схеме:10

Наименование:Supporting pedestal

Каталожный номер:11854455

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hinge SY335C9I4K.1.6.6.1.3

Каталожный номер:11854200

Комплект:2

Примечание:

№ на схеме:12

Наименование:Corner bent plate

Каталожный номер:11854458

Комплект:2

Примечание:

№ на схеме:13

Наименование:Reinforced

Каталожный номер:11854459

Комплект:2

Примечание:

№ на схеме:14

Наименование:Reinforced plate

Каталожный номер:11854463

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support

Каталожный номер:A820101343454

Комплект:1

Примечание:

№ на схеме:16

Наименование:Handle

Каталожный номер:11854457

Комплект:2

Примечание:
