Цилиндр рукояти 60027483

Цилиндр рукояти 60027483

← Цилиндр ковша 60027481 Цилиндр стрелы 60027482 →

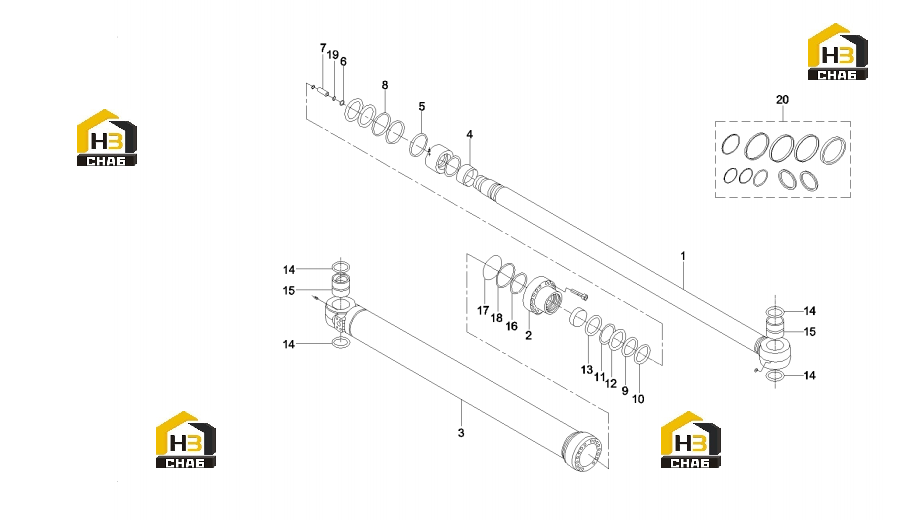

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod, piston
Каталожный номер:60065304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, end
Каталожный номер:60065268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Block, cylinder
Каталожный номер:60065277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, buffer
Каталожный номер:60065206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, contaminant
Каталожный номер:60065218
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, retainer
Каталожный номер:60065213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sleeve, buffer
Каталожный номер:60065195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, guide
Каталожный номер:60065338
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, dust
Каталожный номер:60065342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, retaining
Каталожный номер:60065242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, seal
Каталожный номер:60065357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, retainer, switch
Каталожный номер:60065305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring, buffer
Каталожный номер:60065204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring, dust
Каталожный номер:60065345
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sleeve, shaft
Каталожный номер:60065231
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Ring, retaining
Каталожный номер:60065248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Seal, O-ring
Каталожный номер:60065333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring, retaining
Каталожный номер:60065236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ring, buffer
Каталожный номер:60065346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:23T Movable Arm Cylinder Repair
Каталожный номер:60067379
Комплект:1
Примечание:
