Цилиндр ковша 60027481

Цилиндр ковша 60027481

← Каток поддерживающий 11029453 Цилиндр рукояти 60027483 →

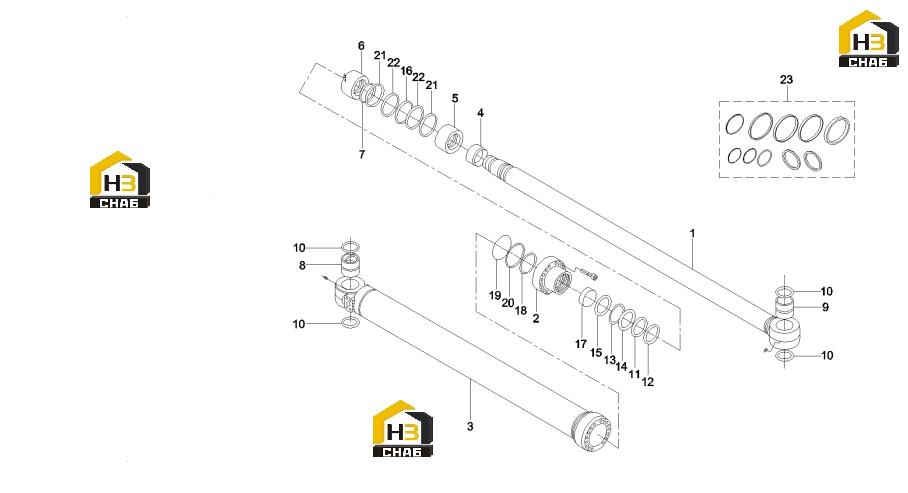

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod, piston
Каталожный номер:60065302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, end
Каталожный номер:60065266
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Block, cylinder
Каталожный номер:60065275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Jacket, buffer, bucket
Каталожный номер:60065193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Piston
Каталожный номер:60065292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:60065313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shim
Каталожный номер:60065260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, shaft
Каталожный номер:60065325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, shaft
Каталожный номер:60065326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, dust
Каталожный номер:60065345
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, dust
Каталожный номер:60065343
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, retaining
Каталожный номер:60065249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring, seal
Каталожный номер:60065358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring, retainer, switch
Каталожный номер:60065308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, buffer
Каталожный номер:60065205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Ring, seal
Каталожный номер:60065350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sleeve, sliding
Каталожный номер:60065282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring, retaining
Каталожный номер:60065252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:60065329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ring, retaining
Каталожный номер:60065235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Ring, contaminant
Каталожный номер:60065216
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Ring, guide
Каталожный номер:60065336
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:23T Bucket Cylinder Repair Kit
Каталожный номер:60060292
Комплект:1
Примечание:
