Цилиндр стрелы 60027482

Цилиндр стрелы 60027482

← Цилиндр рукояти 60027483 Кабина 11605762 →

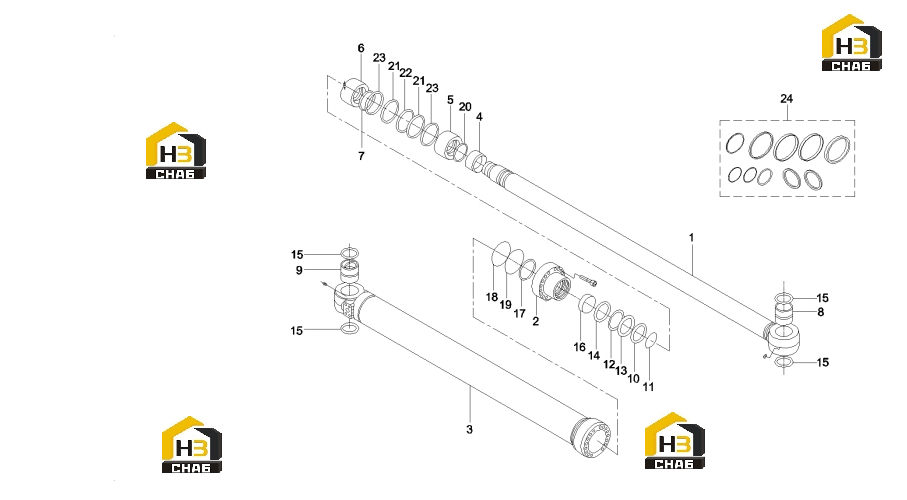

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod, piston
Каталожный номер:60065303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, end
Каталожный номер:60065267
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Block, cylinder
Каталожный номер:60065276
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, buffer
Каталожный номер:60065208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Piston
Каталожный номер:60065291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:60065310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shim
Каталожный номер:60065259
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, shaft
Каталожный номер:60065322
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, shaft
Каталожный номер:60065324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, dust
Каталожный номер:60065343
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, retaining
Каталожный номер:60065249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, seal
Каталожный номер:60065358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring, retainer, switch
Каталожный номер:60065308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring, buffer
Каталожный номер:60065205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, dust
Каталожный номер:60065345
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sleeve, sliding
Каталожный номер:60065282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Ring, retaining
Каталожный номер:60065252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:60065329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ring, retaining
Каталожный номер:60065235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ring, buffer
Каталожный номер:60065347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Ring, guide
Каталожный номер:60065336
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Ring, seal
Каталожный номер:60065350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Ring, contaminant
Каталожный номер:60065216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:23T Movable Arm Cylinder Repair
Каталожный номер:60067378
Комплект:1
Примечание:
