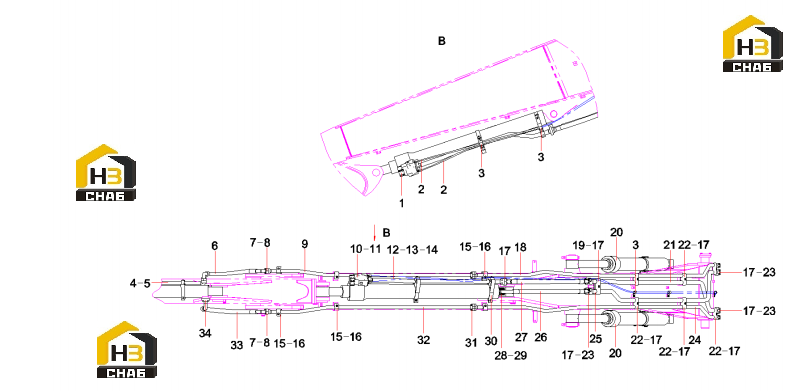

Трубопровод стрелы (часть 2) sy215cai4k.3 12728433

← Трубопровод стрелы (часть 1) sy215cai4k.3 12728433 Цилиндр ковша 60011369 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 32.92x3.53AS568-219

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose AS

Каталожный номер:21018212

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000357

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pipe GP,steel

Каталожный номер:11418218

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:60142332

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:10

Примечание:

№ на схеме:8

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:20

Примечание:

№ на схеме:9

Наименование:Pipe GP,steel

Каталожный номер:11592616

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve,explosion proof

Каталожный номер:B220400000415

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M12x70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:13

Наименование:Steel Pipe

Каталожный номер:12715116

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:15

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:6

Примечание:

№ на схеме:16

Наименование:Screw M12x50GB70.1 12.9

Каталожный номер:A210204000351

Комплект:6

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000366

Комплект:27

Примечание:

№ на схеме:18

Наименование:Pipe GP, steel

Каталожный номер:11592530

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, pipe

Каталожный номер:11859784

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cylinder AS, boom

Каталожный номер:11347703

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steel Pipe Assy

Каталожный номер:12524337

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:11881916

Комплект:6

Примечание:

№ на схеме:23

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:24

Наименование:Pipe GP, steel

Каталожный номер:11592582

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe GP,steel

Каталожный номер:12524341

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:60068308

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60037640

Комплект:1

Примечание:

№ на схеме:28

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:12208107

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:32

Наименование:Pipe GP,steel

Каталожный номер:11592618

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:60142333

Комплект:1

Примечание:

№ на схеме:34

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:2

Примечание:
