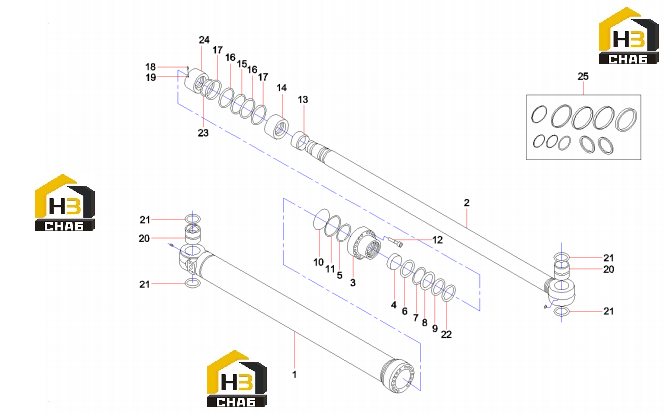

Цилиндр ковша 60011369

← Трубопровод стрелы (часть 2) sy215cai4k.3 12728433 Цилиндр рукояти 60011373 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, cylinder

Каталожный номер:60065269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rod, piston

Каталожный номер:60065296

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, end

Каталожный номер:60065261

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, sliding

Каталожный номер:60065280

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60065243

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, buffer

Каталожный номер:60065201

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, seal

Каталожный номер:60065354

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retainer, switch

Каталожный номер:60065309

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60065340

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:24003951

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60065250

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000042

Комплект:10

Примечание:

№ на схеме:13

Наименование:Jacket, buffer, bucket

Каталожный номер:60065192

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:60065289

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, seal

Каталожный номер:60065348

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, guide

Каталожный номер:60065334

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, contaminant

Каталожный номер:60065214

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:24000487

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve, shaft

Каталожный номер:60065323

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, dust

Каталожный номер:60065344

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:60065244

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:60065257

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:60065312

Комплект:1

Примечание:

№ на схеме:25

Наименование:Kit,repair,oil cylinder

Каталожный номер:60107384

Комплект:1

Примечание:
