Трубопровод стрелы (часть 1) sy215cai4k.3 12728433

← Крепления ковша sy215cai4k.3a 12724469 Трубопровод стрелы (часть 2) sy215cai4k.3 12728433 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

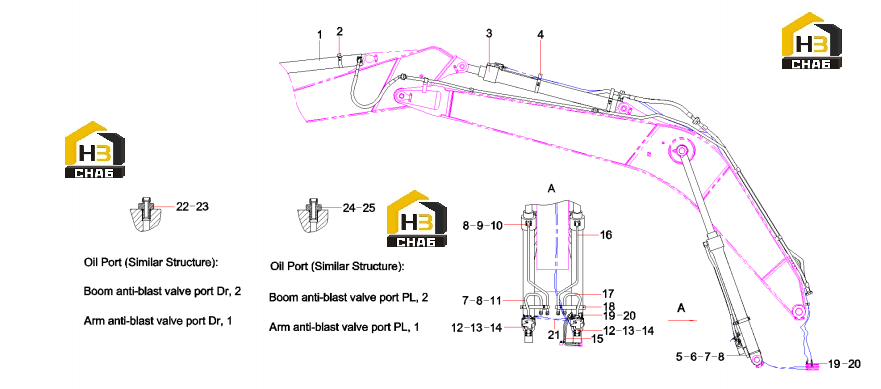

№ на схеме:1

Наименование:Cylinder, bucket

Каталожный номер:60011369

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clip

Каталожный номер:11149636

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder, arm

Каталожный номер:60011373

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:11288840

Комплект:1

Примечание:

№ на схеме:5

Наименование:transitional block SY215CAI4K.3.1

Каталожный номер:12715201

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:21016846

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:20

Примечание:

№ на схеме:8

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:8

Примечание:

№ на схеме:9

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:8

Примечание:

№ на схеме:10

Наименование:Steel Pipe Assy.

Каталожный номер:12448999

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel Pipe

Каталожный номер:12716632

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve,explosion proof

Каталожный номер:B220401000911

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:8

Примечание:

№ на схеме:14

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103001359

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steel Pipe Assy.

Каталожный номер:12448960

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel Pipe

Каталожный номер:12718233

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:11088311

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:6

Примечание:

№ на схеме:21

Наименование:Rubber Hose

Каталожный номер:60208161

Комплект:2

Примечание:

№ на схеме:22

Наименование:G3/8-M14

Каталожный номер:13131456

Комплект:3

Примечание:

№ на схеме:23

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:25

Наименование:G1/4-M14

Каталожный номер:13131457

Комплект:3

Примечание:
