Крепления ковша sy215cai4k.3a 12724469

← Рукоять стрелы sy215cai4k.3a 12724469 Трубопровод стрелы (часть 1) sy215cai4k.3 12728433 →

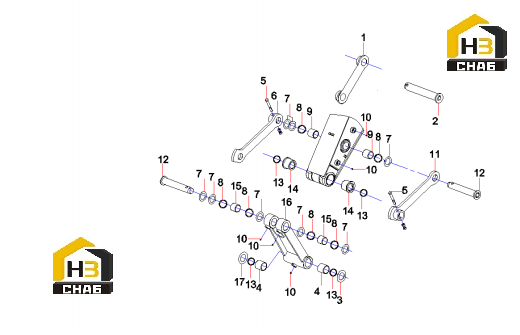

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bucket assembly tooling

Каталожный номер:12200908

Комплект:2

Примечание:

№ на схеме:2

Наименование:Roll, pin

Каталожный номер:A810312110014

Комплект:2

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:A820102010382

Комплект:6

Примечание:

№ на схеме:4

Наименование:Sleeve, shaft

Каталожный номер:A820202002972

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M20x160GB5782 10.9

Каталожный номер:A210110000300

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rocker, right

Каталожный номер:11266813

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:10167595

Комплект:8

Примечание:

№ на схеме:8

Наименование:DSI-ring, dustproof

Каталожный номер:B230101000622

Комплект:6

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:A820202002974

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:11

Наименование:Rocker, left

Каталожный номер:11266812

Комплект:1

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:11696987

Комплект:2

Примечание:

№ на схеме:13

Наименование:DSI-ring, dustproof

Каталожный номер:B230101000623

Комплект:4

Примечание:

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:11751558

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve, shaft

Каталожный номер:A820202002973

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rod, connecting

Каталожный номер:12036517

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:6

Примечание:
