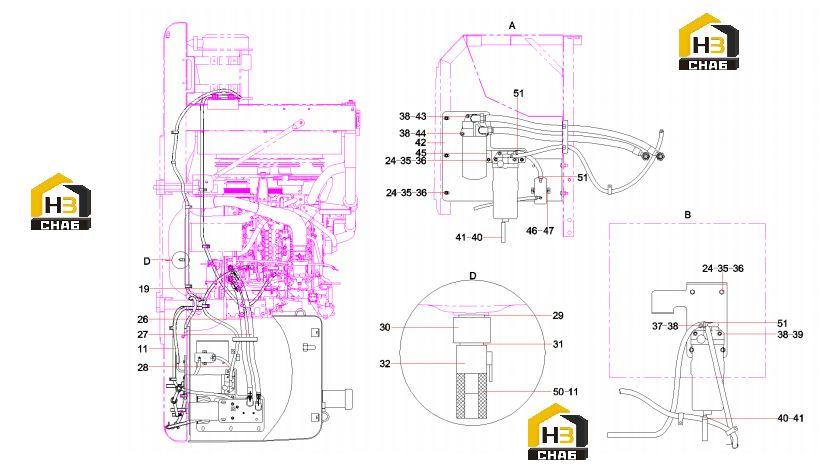

Система топливная (часть 2) sy215cai4k.1.3.5a 11918535

← Система топливная (часть 1) sy215cai4k.1.3.5a 11918535 Бак топливный sy215cai4k.1.3.5a.5 12843922 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:11

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil intake tube 3SY235C9I4K.1.3.5

Каталожный номер:12977153

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:25

Примечание:

№ на схеме:26

Наименование:Hose, engine oil

Каталожный номер:60153917

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber Hose

Каталожный номер:60095029

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube, fuel

Каталожный номер:11872509

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer, copper

Каталожный номер:60006362

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector, valve, oil drain

Каталожный номер:10140662

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:24000639

Комплект:21

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:24000513

Комплект:21

Примечание:

№ на схеме:37

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:39

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:4

Примечание:

№ на схеме:40

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:41

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bracket SY215CAI4K.1.3.5A.6

Каталожный номер:12969182

Комплект:1

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bracket SY215CAI4K.1.3.5A.7

Каталожный номер:12969489

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:50

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:14

Примечание:
