Бак топливный sy215cai4k.1.3.5a.5 12843922

← Система топливная (часть 2) sy215cai4k.1.3.5a 11918535 Двигатель 60078300 →

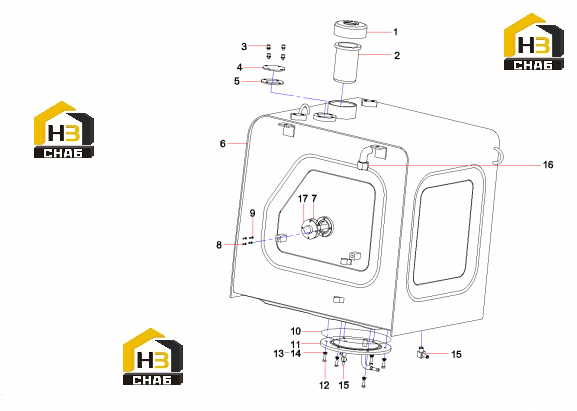

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, lock, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:2

Наименование:Strainer AS, fuel (float gauge)

Каталожный номер:B222100000201

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M8x12GB70.1

Каталожный номер:A210204000145

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate AS

Каталожный номер:10210078

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, rubber

Каталожный номер:10210081

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel Tank SY215CAI4K.1.3.5A.5.1

Каталожный номер:12843673

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000251

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring 200x5.3GB3452.1

Каталожный номер:A210609000025

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bottom Cap Assembly

Каталожный номер:12610100

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:15

Наименование:Connector, Fuel Return

Каталожный номер:10210085

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:10210082

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:
