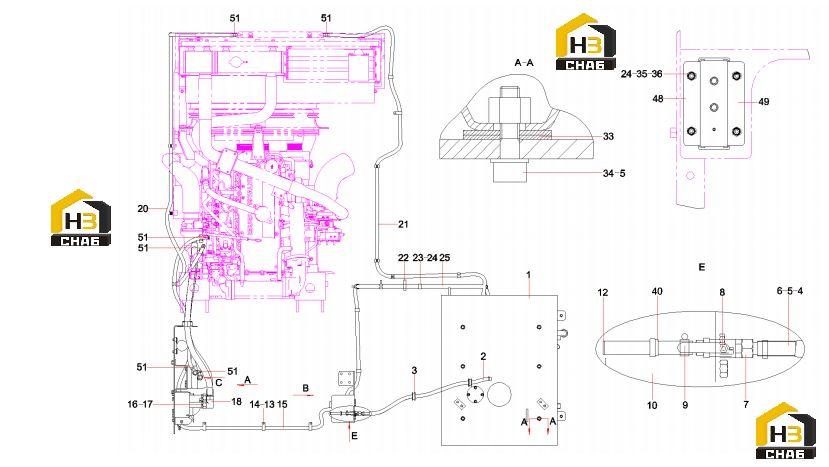

Система топливная (часть 1) sy215cai4k.1.3.5a 11918535

← Датчик давления 60053691 Система топливная (часть 2) sy215cai4k.1.3.5a 11918535 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Assy

Каталожный номер:12843922

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:8

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:9

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pre-Filter support

Каталожный номер:12836430

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pipe, oil outlet, primary filter

Каталожный номер:11451619

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil inlet tube of

Каталожный номер:12158923

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:A820606030423

Комплект:1

Примечание:

№ на схеме:22

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:10

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:25

Примечание:

№ на схеме:25

Наименование:Tube, fuel

Каталожный номер:11454189

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:34

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:24000639

Комплект:21

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:24000513

Комплект:21

Примечание:

№ на схеме:40

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:48

Наименование:Pipe Clamp SY235C9I4K.1.3.5.10

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:49

Наименование:Pipe Clamp SY235C9I4K.1.3.5.11

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:51

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:14

Примечание:
