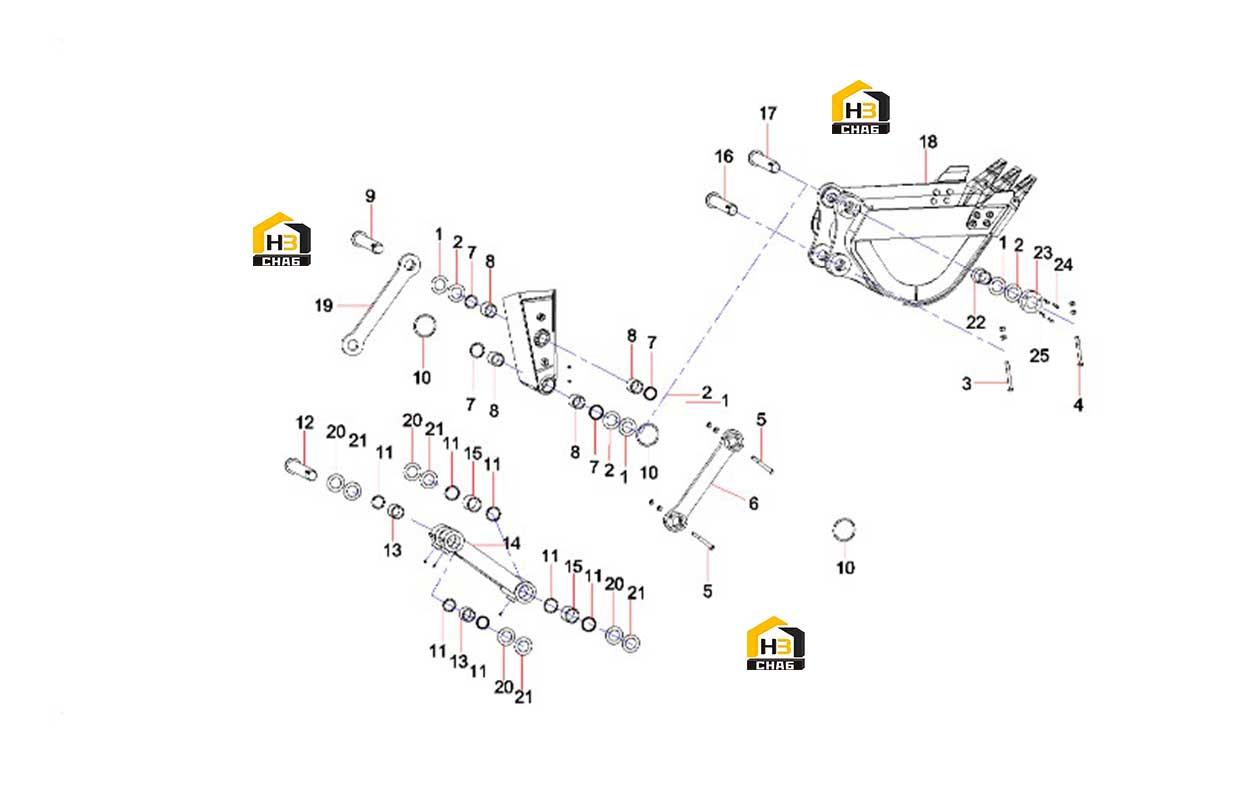

Узел ковша 12614902

← Узел рукояти 12614902 Система гидравлическая стрелы 11692917 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate

Каталожный номер:A810312019065

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:10217951

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M20x180GB5782 10.9

Каталожный номер:A210110000352

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt M20x200GB5782 10.9

Каталожный номер:A210110000347

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20x160GB5782 10.9

Каталожный номер:A210110000300

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rocker, left

Каталожный номер:11821941

Комплект:1

Примечание:

№ на схеме:7

Наименование:ME-2-ring, dustproof

Каталожный номер:B230101001123

Комплект:4

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:A820202005381

Комплект:4

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:A810312110112

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000352

Комплект:2

Примечание:

№ на схеме:11

Наименование:ME-2-ring, dustproof

Каталожный номер:B230101001124

Комплект:6

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A810312110110

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:A820202005379

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:A810312100033

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, shaft

Каталожный номер:A820202005380

Комплект:2

Примечание:

№ на схеме:16

Наименование:Roll, pin

Каталожный номер:A810312110111

Комплект:1

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:A810312110113

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bucket,common

Каталожный номер:11589886

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rocker, right

Каталожный номер:11821876

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:A820102010791

Комплект:7

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:10167602

Комплект:7

Примечание:

№ на схеме:22

Наименование:Plate, pressure

Каталожный номер:A810312019064

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sleeve, spacer

Каталожный номер:A810312019066

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M16x80GB5782 10.9

Каталожный номер:A210110000272

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:
