Узел рукояти 12614902

Узел рукояти 12614902

← Устройство стрелы 12614902 Узел ковша 12614902 →

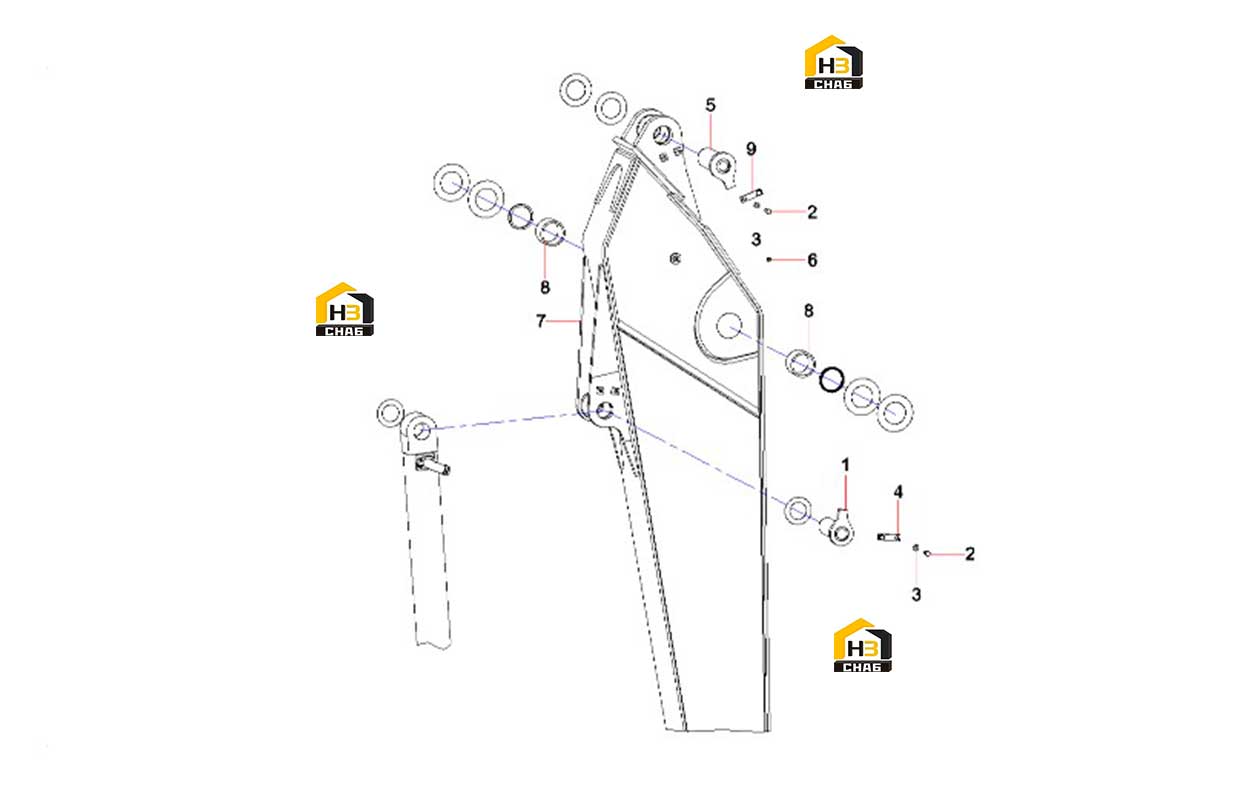

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Roll, pin
Каталожный номер:A810312110107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000639
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate, fixing
Каталожный номер:A810312019061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roll, pin
Каталожный номер:A810312110021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Arm
Каталожный номер:11636713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, shaft
Каталожный номер:11216201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:A820101119187
Комплект:2
Примечание:
