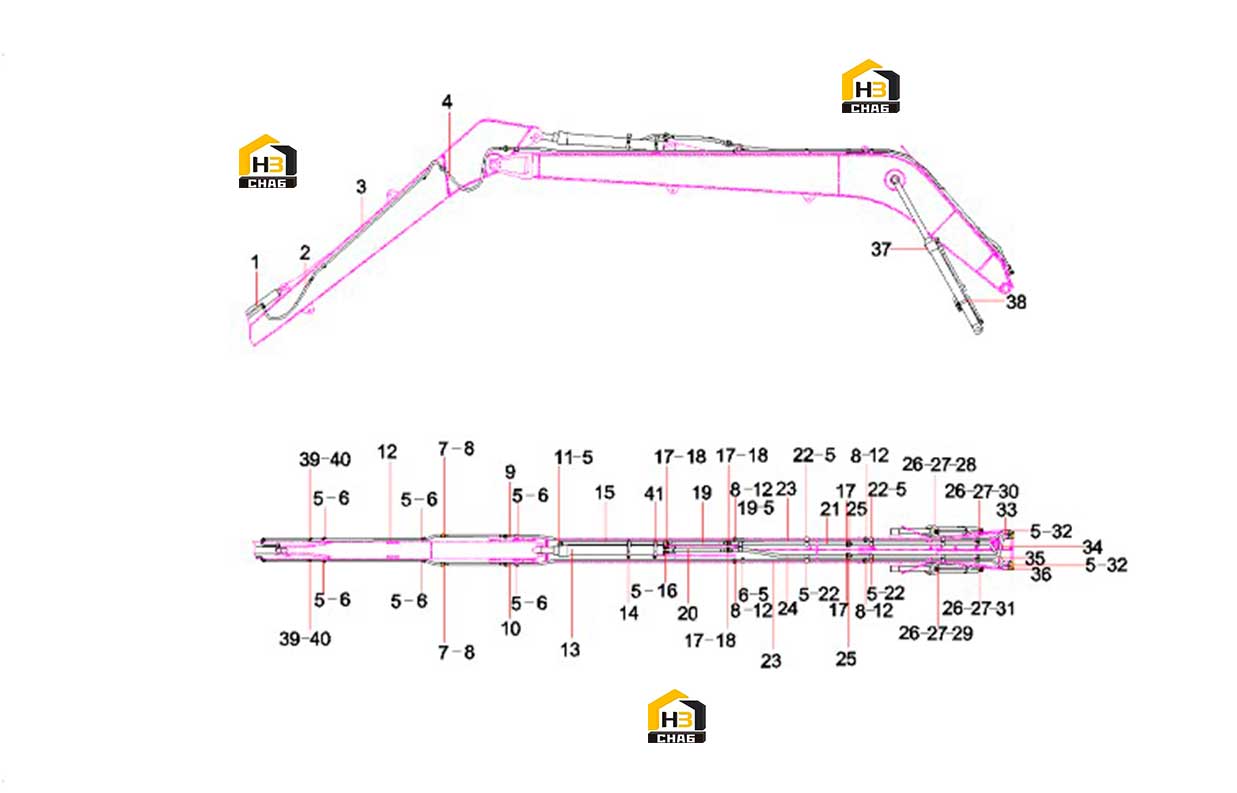

Система гидравлическая стрелы 11692917

← Узел ковша 12614902 Цилиндр ковша 60234659 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BucketCylinder

Каталожный номер:60234659

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103005242

Комплект:2

Примечание:

№ на схеме:3

Наименование:Steel Pipe Assy.

Каталожный номер:11719325

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:60031620

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:44

Примечание:

№ на схеме:6

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:10

Примечание:

№ на схеме:7

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:12

Примечание:

№ на схеме:8

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:40

Примечание:

№ на схеме:9

Наименование:Steel Pipe Assy.

Каталожный номер:11719012

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel Pipe Assy.

Каталожный номер:11719040

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:12

Наименование:Steel Pipe Assy.

Каталожный номер:11719440

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder, arm

Каталожный номер:60011373

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:11144317

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel Pipe Assy

Каталожный номер:12527246

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:17

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:18

Наименование:ScrewWM14x50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:28

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60037640

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:60068308

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel Pipe Assy.

Каталожный номер:11718709

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:8

Примечание:

№ на схеме:23

Наименование:Steel Pipe Assy.

Каталожный номер:11718919

Комплект:2

Примечание:

№ на схеме:24

Наименование:Steel Pipe Assy.

Каталожный номер:11718629

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000996

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000357

Комплект:16

Примечание:WM10x60GB70.1 10.9

№ на схеме:28

Наименование:Pipe AS, oil

Каталожный номер:11088310

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe AS, oil

Каталожный номер:11608938

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe AS, oil

Каталожный номер:11609402

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe AS, oil

Каталожный номер:11088308

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp

Каталожный номер:11149373

Комплект:2

Примечание:

№ на схеме:33

Наименование:Steel Pipe Assy.

Каталожный номер:11719828

Комплект:1

Примечание:

№ на схеме:34

Наименование:Steel Pipe Assy.

Каталожный номер:11717851

Комплект:1

Примечание:

№ на схеме:35

Наименование:Steel Pipe Assy.

Каталожный номер:11716425

Комплект:1

Примечание:

№ на схеме:36

Наименование:Steel Pipe Assy.

Каталожный номер:11717239

Комплект:1

Примечание:

№ на схеме:37

Наименование:Cylinder AS, boom

Каталожный номер:11347703

Комплект:2

Примечание:

№ на схеме:38

Наименование:Clip

Каталожный номер:11088311

Комплект:2

Примечание:

№ на схеме:39

Наименование:Connector

Каталожный номер:A820205002473

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:41

Наименование:Clamp

Каталожный номер:12208107

Комплект:1

Примечание:
