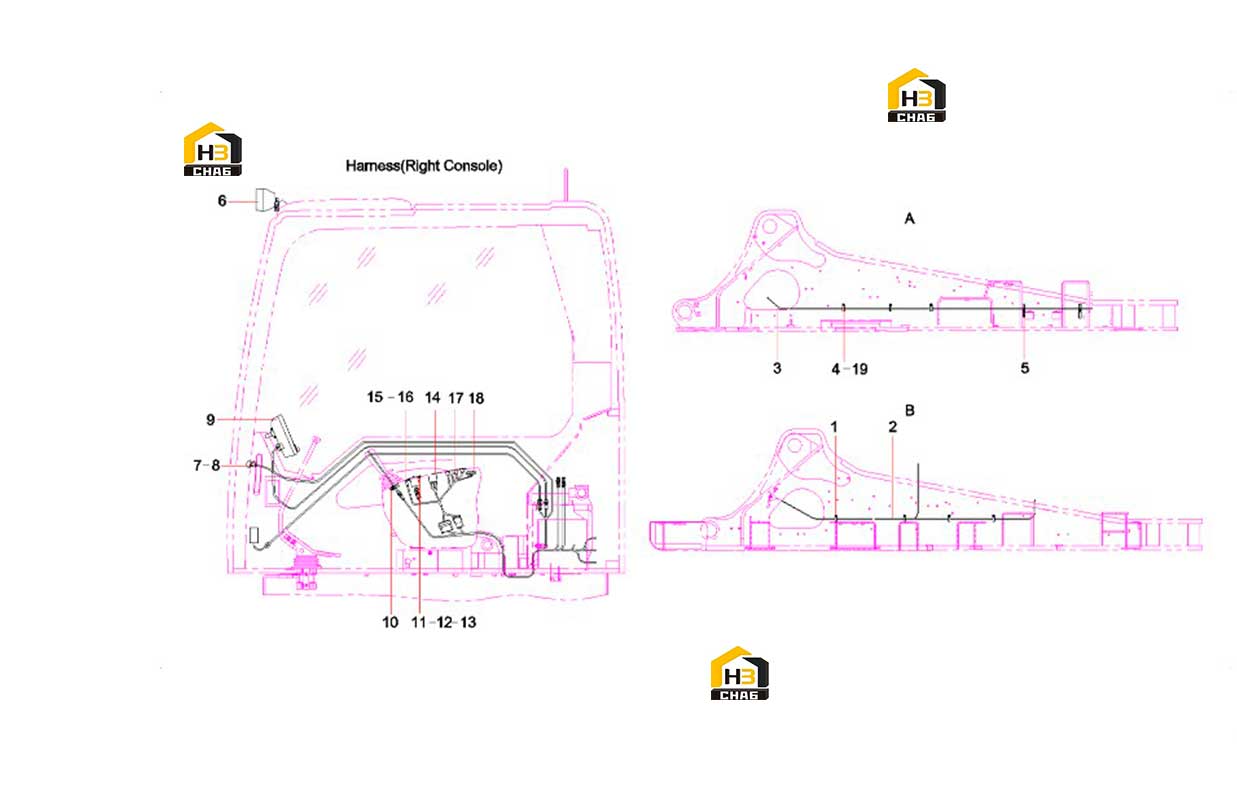

Система электрическая экскаватора (часть 2) 12058519

← Система электрическая экскаватора (часть 1) 12058519 Система электрическая экскаватора (часть 3) 12058519 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:9

Примечание:

№ на схеме:2

Наименование:Body wire harness

Каталожный номер:11766760

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wire, power supply

Каталожный номер:60173565

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:7

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:6

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:70-24-P1

№ на схеме:7

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 5GB96.1

Каталожный номер:A210404000010

Комплект:10

Примечание:

№ на схеме:9

Наименование:Sany monitor

Каталожный номер:11888261

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:11

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 4GB93

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:13

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:6

Примечание:

№ на схеме:14

Наименование:Switch, ignition

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60053221

Комплект:1

Примечание:

№ на схеме:17

Наименование:Harness, control switch

Каталожный номер:11854607

Комплект:1

Примечание:

№ на схеме:18

Наименование:Switch, rocker

Каталожный номер:60021249

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:16

Примечание:
