Система электрическая экскаватора (часть 3) 12058519

← Система электрическая экскаватора (часть 2) 12058519 Шильдики (часть 1) 10680411 →

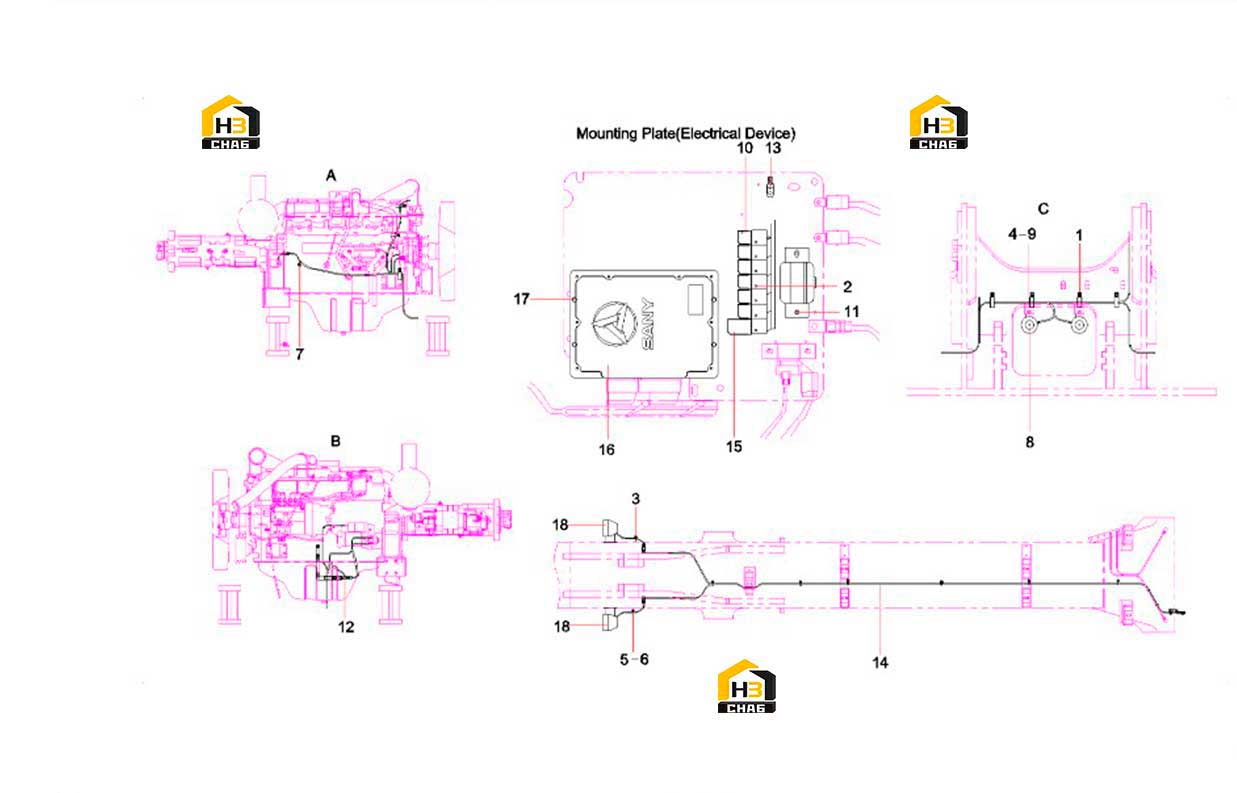

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:9

Примечание:

№ на схеме:2

Наименование:Screw M4x12GB67

Каталожный номер:A210202000011

Комплект:9

Примечание:

№ на схеме:3

Наименование:Clamp, wire, ellipse

Каталожный номер:60149356

Комплект:9

Примечание:

№ на схеме:4

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:7

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:8

Наименование:Horn

Каталожный номер:A229900001896

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:10

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:6

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210202000020

Комплект:6

Примечание:

№ на схеме:12

Наименование:Clamp, holding, connector

Каталожный номер:11420499

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support, fixed, medal, plug-in

Каталожный номер:60065369

Комплект:1

Примечание:

№ на схеме:15

Наименование:Relay, time

Каталожный номер:60067864

Комплект:1

Примечание:

№ на схеме:16

Наименование:Control

Каталожный номер:60169136

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:4

Примечание:

№ на схеме:18

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:
