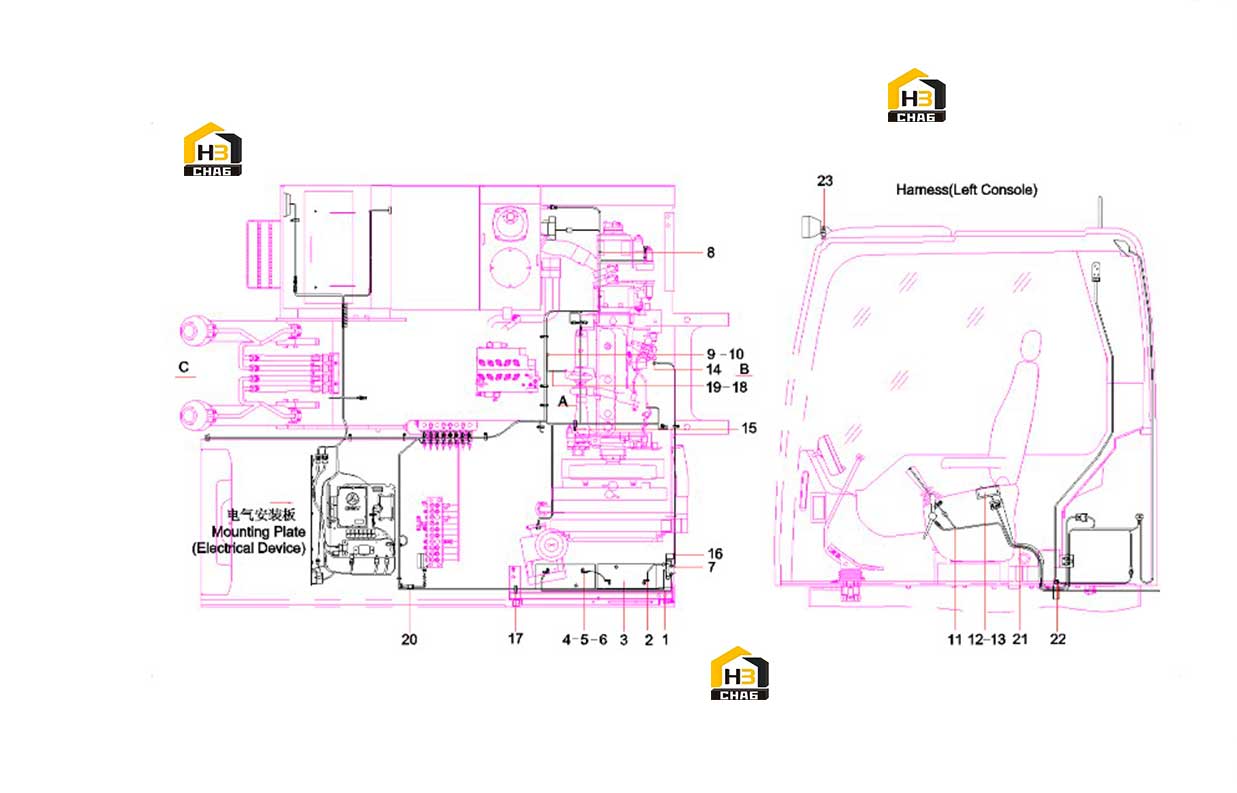

Система электрическая экскаватора (часть 1) 12058519

← Ковш 11589886 Система электрическая экскаватора (часть 2) 12058519 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60190200

Комплект:1

Примечание:

№ на схеме:2

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:4

Наименование:Line, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:5

Наименование:Terminal Group, Battery Postive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:6

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x30GB5783

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:8

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:9

Примечание:

№ на схеме:11

Наименование:Harness, cab

Каталожный номер:11944566

Комплект:1

Примечание:

№ на схеме:12

Наименование:Radio

Каталожный номер:A240500000113

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 5GB93

Каталожный номер:A210401000015

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:17

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wire, power supply

Каталожный номер:A810201058132

Комплект:1

Примечание:

№ на схеме:20

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clip

Каталожный номер:11400099

Комплект:5

Примечание:
