Ковш 11589886

← Соединение a810201031035 Система электрическая экскаватора (часть 1) 12058519 →

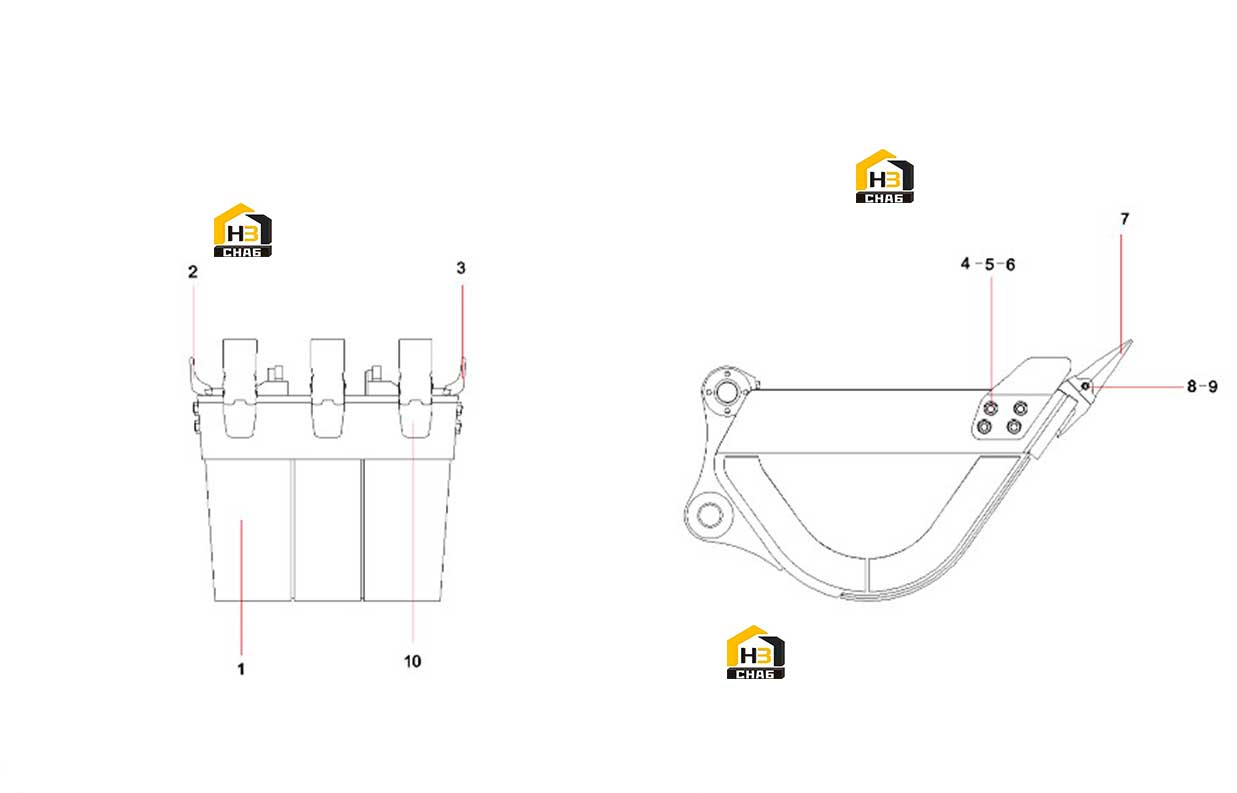

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket body,common

Каталожный номер:11589955

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cutter, side

Каталожный номер:A229900007131

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cutter, side

Каталожный номер:A229900007130

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210111000301

Комплект:8

Примечание:

№ на схеме:5

Наименование:Nut M22GB6170

Каталожный номер:A210307000006

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 22GB1230

Каталожный номер:A210444000002

Комплект:8

Примечание:

№ на схеме:7

Наименование:Tooth, bucket

Каталожный номер:11912709

Комплект:3

Примечание:

№ на схеме:8

Наименование:Tooth pinsy

Каталожный номер:12915776

Комплект:3

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:12915777

Комплект:3

Примечание:

№ на схеме:10

Наименование:Base of tooth SY135.3.4.1-15

Каталожный номер:12076838

Комплект:3

Примечание:
