Клапан и трубки клапана педали sy215c9c5ikl(eu).1.4.1 13708902

← Трубопровод управления гидравлической системой sy215c9c5ikl(eu).1.4.1 13708902 Клапан контрольно-регулирующий 60170604 →

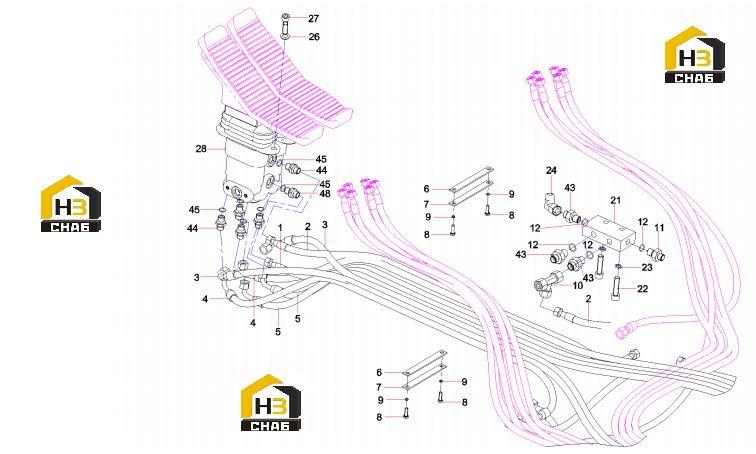

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11902257

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002658

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:9

Наименование:Washer 8GB93

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:21

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 10GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:27

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:28

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:45

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:48

Наименование:Connector, screen

Каталожный номер:-

Комплект:1

Примечание:Modification or other
