Клапан контрольно-регулирующий 60170604

Клапан контрольно-регулирующий 60170604

← Клапан и трубки клапана педали sy215c9c5ikl(eu).1.4.1 13708902 Комплектующие клапана (часть 1) 60170604 →

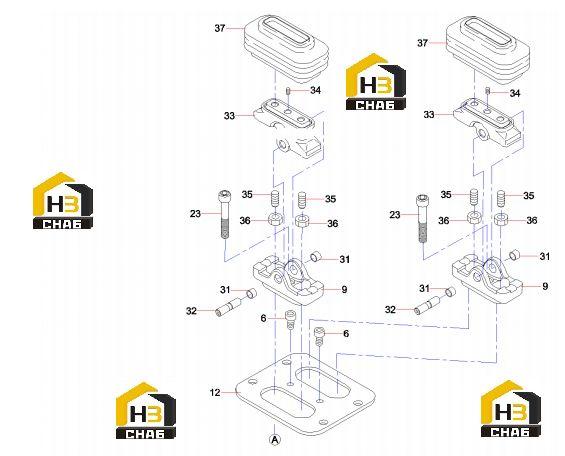

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:6
Наименование:screw
Каталожный номер:60237073
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:cover
Каталожный номер:60237074
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:plate
Каталожный номер:60237075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:screw
Каталожный номер:60237078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Sleeve,shaft
Каталожный номер:60008690
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Camshaft
Каталожный номер:60008585
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Plate, cam
Каталожный номер:60008591
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:set screw
Каталожный номер:60237082
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Screw, adjusting
Каталожный номер:60008592
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Nut
Каталожный номер:60038480
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:protective sleeve
Каталожный номер:60237083
Комплект:2
Примечание:
