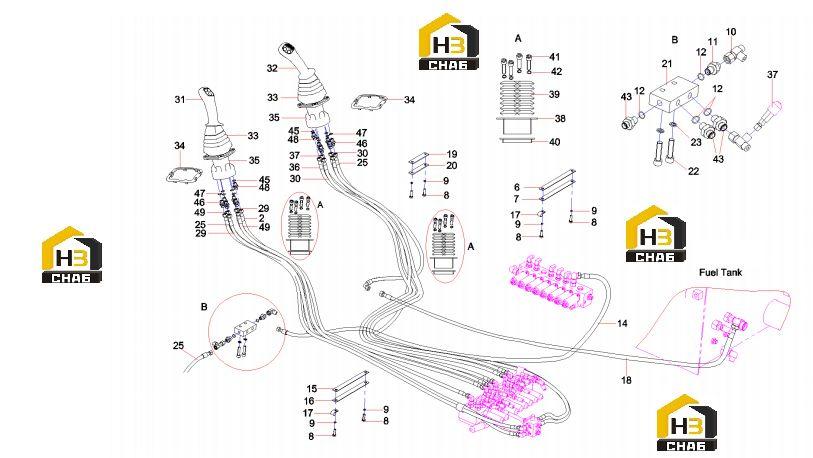

Трубопровод управления гидравлической системой sy215c9c5ikl(eu).1.4.1 13708902

← Трубопровод гидравлический управления sy215c9c5kl(eu).1.4 13709009 Клапан и трубки клапана педали sy215c9c5ikl(eu).1.4.1 13708902 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:9

Наименование:Washer 8GB93

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103003282

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:1

Примечание:

№ на схеме:21

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:23

Наименование:Washer 10GB93

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:3

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:60128281

Комплект:4

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:4

Примечание:

№ на схеме:31

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:32

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:33

Наименование:Handle Guard SY215C9C3KL.1.4.1

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pilot-control Valve

Каталожный номер:60231351

Комплект:2

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:37

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:40

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M6x12GB5783

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:42

Наименование:Washer 6GB93

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:43

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:45

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:47

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:48

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:
