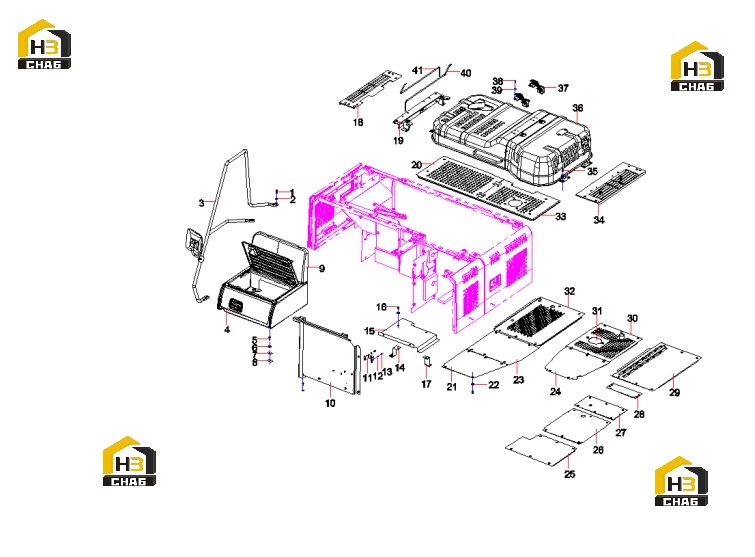

Комплектующие кузова экскаватора 13658380

← Защита кабины 13839450 Обвес каркаса экскаватора 13658380 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x40 GB/T 5783 10.9

Каталожный номер:A210111000204

Комплект:10

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210491000121

Комплект:24

Примечание:

№ на схеме:3

Наименование:hand rail

Каталожный номер:14099806

Комплект:1

Примечание:

№ на схеме:4

Наименование:Box, storage

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:148

Примечание:

№ на схеме:6

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:156

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:9

Наименование:Box, storage, cover

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:10

Наименование:left front spacing plate assembly

Каталожный номер:13556748

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:13603367

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:13556738

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:11459285

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover, upper, pump

Каталожный номер:13627028

Комплект:1

Примечание:

№ на схеме:19

Наименование:SUPPORTING BRACKET

Каталожный номер:13107173

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover, bottom, engine

Каталожный номер:13579071

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:92

Примечание:

№ на схеме:23

Наименование:Cover, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover, bottom, main control valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover, bottom, front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover, bottom, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover, bottom, partition

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover, bottom, coolers

Каталожный номер:13466000

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cover, bottom, engine

Каталожный номер:13627383

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover

Каталожный номер:13649153

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cover, bottom, pump

Каталожный номер:13649152

Комплект:1

Примечание:

№ на схеме:33

Наименование:Air filter plate

Каталожный номер:13579065

Комплект:1

Примечание:

№ на схеме:34

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13556767

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:A210111000202

Комплект:12

Примечание:

№ на схеме:36

Наименование:Hood GP

Каталожный номер:13625845

Комплект:1

Примечание:

№ на схеме:37

Наименование:Latch, hood

Каталожный номер:60275176

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:16

Примечание:

№ на схеме:39

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:16

Примечание:

№ на схеме:40

Наименование:Spring, long

Каталожный номер:13579490

Комплект:1

Примечание:

№ на схеме:41

Наименование:Spring, short

Каталожный номер:13579489

Комплект:1

Примечание:
