Защита кабины 13839450

Защита кабины 13839450

← Пол кабины 13916436 Комплектующие кузова экскаватора 13658380 →

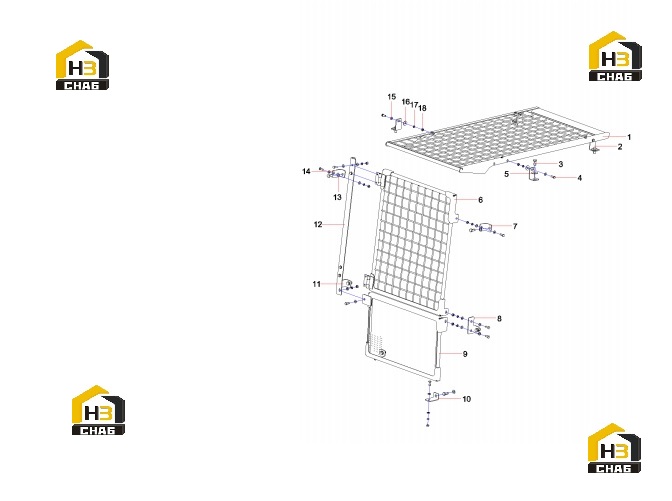

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:top guard mesh welding assembly
Каталожный номер:13837751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Upper bracket
Каталожный номер:13850522
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M16x35 GB5783 dacrotizing
Каталожный номер:24000314
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x30 GB5783 10.9
Каталожный номер:A210111000202
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 16 GB96.1
Каталожный номер:60060553
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cab front upper guard mesh
Каталожный номер:13842240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:upper right support
Каталожный номер:13850526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Right middle support
Каталожный номер:13850527
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cab front lower guard mesh
Каталожный номер:13842251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:lower support
Каталожный номер:13850523
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Left central bracket
Каталожный номер:13850524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Guard mesh supporting plate
Каталожный номер:13850586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 16 GB97.1
Каталожный номер:24000642
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Left upper bracket
Каталожный номер:13850525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 12 GB97.1
Каталожный номер:60312778
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 12 GB96.1
Каталожный номер:60060548
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 12 GB93
Каталожный номер:60312781
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut M12 GB6170 10
Каталожный номер:60312773
Комплект:16
Примечание:
