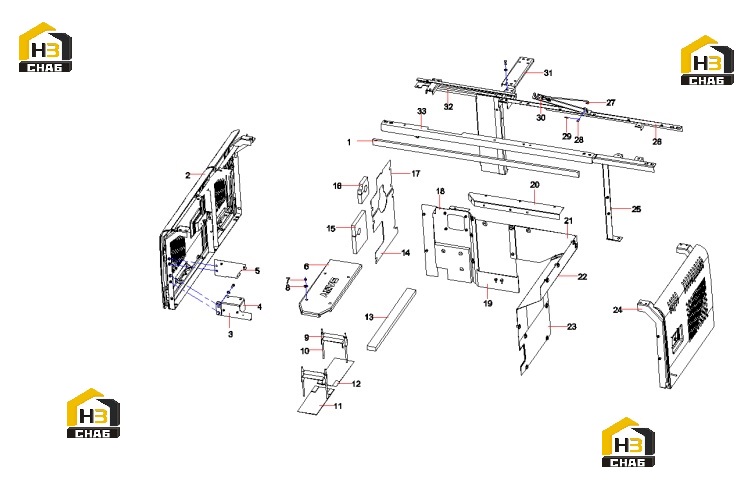

Обвес каркаса экскаватора 13658380

← Комплектующие кузова экскаватора 13658380 Поручень с зеркалом заднего вида 14099806 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Foam, rear beam

Каталожный номер:13556730

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Door Assy

Каталожный номер:13556945

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket, mount, start relay

Каталожный номер:13328858

Комплект:1

Примечание:

№ на схеме:4

Наименование:Starter Relay protective cover

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, mount, door AS

Каталожный номер:13603369

Комплект:1

Примечание:

№ на схеме:6

Наименование:Battery cover

Каталожный номер:12786106

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:8

Примечание:

№ на схеме:9

Наименование:Hold down, battery

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:10

Наименование:Stud, battery hold down

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:11

Наименование:Rubber pad, battery

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rubber pad, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:13

Наименование:Sponge

Каталожный номер:14362870

Комплект:1

Примечание:

№ на схеме:14

Наименование:Partition

Каталожный номер:13556731

Комплект:1

Примечание:

№ на схеме:15

Наименование:Foam, lower

Каталожный номер:13556732

Комплект:1

Примечание:

№ на схеме:16

Наименование:Foam, upper

Каталожный номер:13465997

Комплект:1

Примечание:

№ на схеме:17

Наименование:Partition

Каталожный номер:13465996

Комплект:1

Примечание:

№ на схеме:18

Наименование:Partition, engine

Каталожный номер:13557058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right clapboard of diesel engine

Каталожный номер:14052212

Комплект:1

Примечание:

№ на схеме:20

Наименование:Partition, engine

Каталожный номер:13556750

Комплект:1

Примечание:

№ на схеме:21

Наименование:Partition, engine

Каталожный номер:13556761

Комплект:1

Примечание:

№ на схеме:22

Наименование:Partition, pump

Каталожный номер:13556763

Комплект:1

Примечание:

№ на схеме:23

Наименование:Partition, pump

Каталожный номер:13957495

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right Door Assy.

Каталожный номер:12698255

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket, frame support

Каталожный номер:13557183

Комплект:1

Примечание:

№ на схеме:26

Наименование:Frame, support

Каталожный номер:13556735

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rod, hood support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:30

Наименование:Support, hood

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:31

Наименование:Beam

Каталожный номер:13557056

Комплект:1

Примечание:

№ на схеме:32

Наименование:Beam

Каталожный номер:13556759

Комплект:1

Примечание:

№ на схеме:33

Наименование:Beam

Каталожный номер:13556752

Комплект:1

Примечание:
