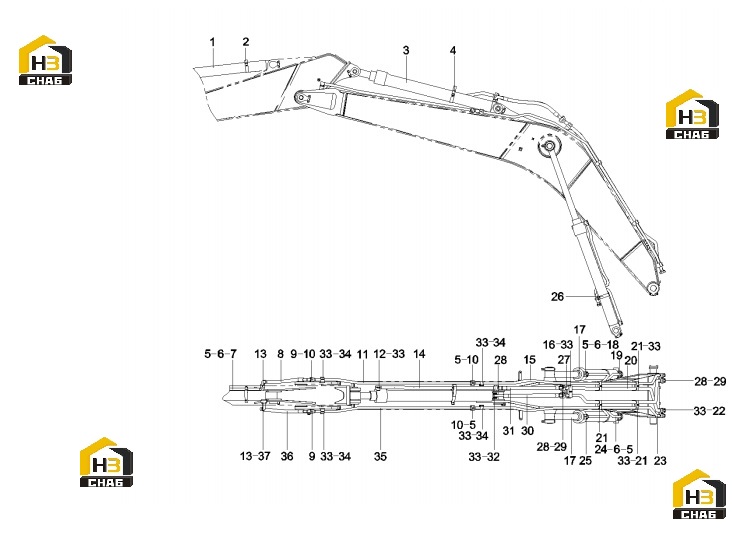

Трубопровод стрелы sy215c9c3kl.3.1 12134603

Каталожный номер:11149636

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder, arm

Каталожный номер:11350816

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:11288840

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:5

Примечание:

№ на схеме:6

Каталожный номер:A210204000357

Комплект:20

Примечание:

№ на схеме:7

Каталожный номер:11418218

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:60142332

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:10

Примечание:

№ на схеме:10

Каталожный номер:A210204000364

Комплект:24

Примечание:

№ на схеме:11

Каталожный номер:11592616

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:3

Примечание:

№ на схеме:13

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:8

Примечание:

№ на схеме:14

Каталожный номер:11598670

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:11592530

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:11144317

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder, boom

Каталожный номер:11347703

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steel pipe GP

Каталожный номер:11662186

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil tube AS

Каталожный номер:11662405

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:11592597

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:11150108

Комплект:4

Примечание:

№ на схеме:22

Каталожный номер:11149373

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:11592582

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil tube AS

Каталожный номер:11662696

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil tube AS

Каталожный номер:11662753

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:11088311

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:11592602

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:A210204000353

Комплект:20

Примечание:

№ на схеме:29

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:30

Наименование:Hose, rubber

Каталожный номер:60068308

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:60037640

Комплект:1

Примечание:

№ на схеме:32

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:33

Каталожный номер:A210204000462

Комплект:30

Примечание:

№ на схеме:34

Каталожный номер:11141795

Комплект:4

Примечание:

№ на схеме:35
