Комплектующие ковша 11717217

Комплектующие ковша 11717217

← Рукоять стрелы 11717217 Трубопровод стрелы sy215c9c3kl.3.1 12134603 →

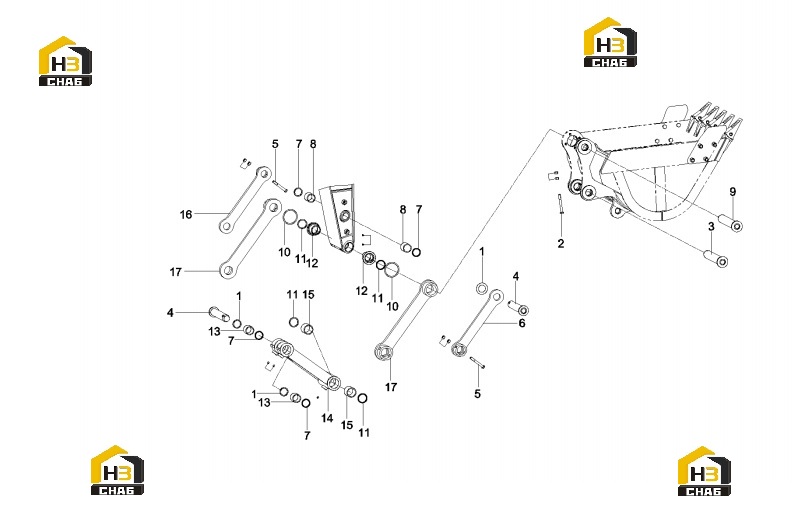

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Gasket
Каталожный номер:10167595
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210110000352
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Roll, pin
Каталожный номер:A810312110014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Roll, pin
Каталожный номер:11696987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210110000300
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rocker, left
Каталожный номер:11266812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:DSI-ring, dustproof
Каталожный номер:B230101000622
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, shaft
Каталожный номер:A820202002974
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roll, pin
Каталожный номер:11795851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A210609000324
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:DSI-ring, dustproof
Каталожный номер:B230101000623
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sleeve, shaft
Каталожный номер:11183349
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, shaft
Каталожный номер:A820202002973
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rod, connecting
Каталожный номер:11559299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sleeve, shaft
Каталожный номер:A820202002972
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Rocker, right
Каталожный номер:11266813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bucket assembly
Каталожный номер:12200908
Комплект:2
Примечание:
