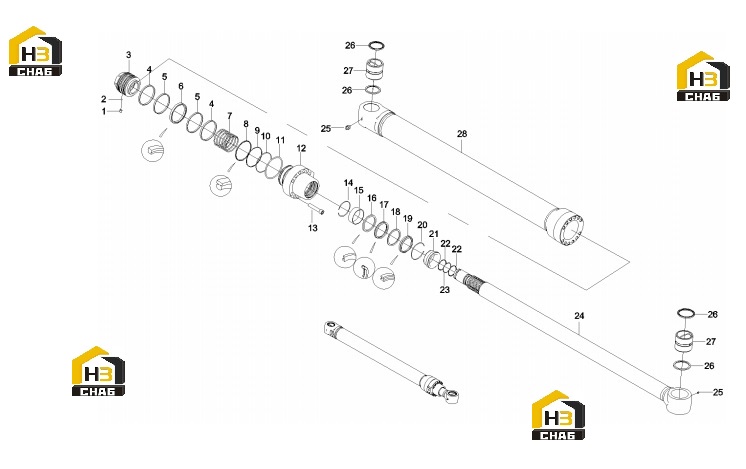

Цилиндр ковша 11350784

← Трубопровод стрелы sy215c9c3kl.3.1 12134603 Цилиндр рукояти 11350816 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210206000017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball, steel

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:11350223

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring,dirt-removing UP

Каталожный номер:60143562

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ring, guide UP

Каталожный номер:60143565

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring,seal SPGW

Каталожный номер:60087455

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:11350227

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, seal K08-D

Каталожный номер:60061677

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:A880804040031

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A880802040016

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000323

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gland

Каталожный номер:11350219

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M16x90 GB70.1 12.9

Каталожный номер:60022384

Комплект:10

Примечание:

№ на схеме:14

Наименование:Ring, retainer

Каталожный номер:A210417000103

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bushing, oilite

Каталожный номер:A880809020005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring,seal HBY

Каталожный номер:60078227

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring,seal IUH

Каталожный номер:60081627

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring,bearing

Каталожный номер:60084437

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, dust DKBZ3

Каталожный номер:60136783

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer

Каталожный номер:A210417000095

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, buffer

Каталожный номер:11350222

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:60049827

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60010635

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rod, piston

Каталожный номер:11350289

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, dust DLI

Каталожный номер:A880808070019

Комплект:4

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:A880000000226

Комплект:2

Примечание:

№ на схеме:28

Наименование:Barrel AS, cylinder

Каталожный номер:11350783

Комплект:1

Примечание:
