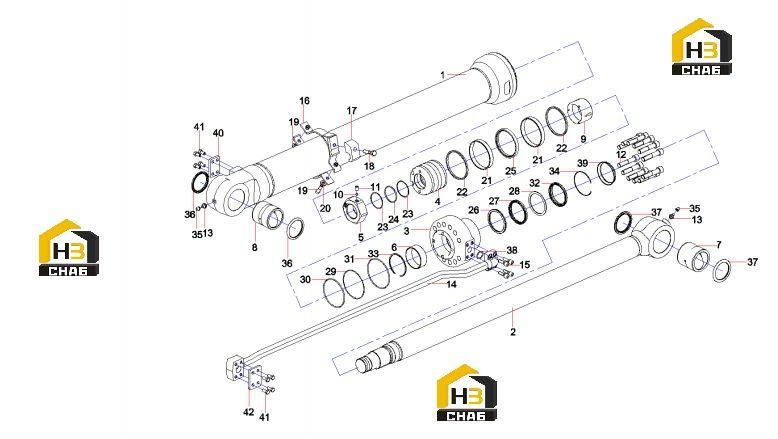

Цилиндр ковша sy210c6c2k 13416553

← Трубопровод стрелы sy210c6c2k.3 13348700 Цилиндр рукоятки sy210c6c2k.3 13416558 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE S/A

Каталожный номер:60280032

Комплект:1

Примечание:

№ на схеме:2

Наименование:PISTON ROD S/A

Каталожный номер:60280033

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEAD END

Каталожный номер:60280034

Комплект:1

Примечание:

№ на схеме:4

Наименование:PISTON

Каталожный номер:60280035

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON ROD NUT

Каталожный номер:60280036

Комплект:1

Примечание:

№ на схеме:6

Наименование:BI-METAL BUSH

Каталожный номер:60280037

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSH

Каталожный номер:60280038

Комплект:1

Примечание:

№ на схеме:8

Наименование:BUSH (CLEVIS)

Каталожный номер:60280039

Комплект:1

Примечание:

№ на схеме:9

Наименование:H.E.CUSH.BUSH

Каталожный номер:60280040

Комплект:1

Примечание:

№ на схеме:10

Наименование:CH.ALLOY STEEL BALL

Каталожный номер:60279990

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX.SOC.SET SCREW

Каталожный номер:60279989

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEX.HD.CAP.SCREW

Каталожный номер:60280041

Комплект:12

Примечание:

№ на схеме:13

Наименование:GREASE NIPPLE

Каталожный номер:60280042

Комплект:2

Примечание:

№ на схеме:14

Наименование:PIPE S/A

Каталожный номер:60280043

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEX.HD.CAP SCREW

Каталожный номер:60280044

Комплект:4

Примечание:

№ на схеме:16

Наименование:CLAMP S/A

Каталожный номер:60280045

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP

Каталожный номер:60280046

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEX.HD.BOLT

Каталожный номер:60280047

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:60280001

Комплект:2

Примечание:

№ на схеме:20

Наименование:HEX.HD.BOLT

Каталожный номер:60280003

Комплект:2

Примечание:

№ на схеме:21

Наименование:PISTON BEARING

Каталожный номер:60280048

Комплект:2

Примечание:

№ на схеме:22

Наименование:PISTON BEARING

Каталожный номер:60280049

Комплект:2

Примечание:

№ на схеме:23

Наименование:BACKUP RING

Каталожный номер:60280050

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:60280051

Комплект:1

Примечание:

№ на схеме:25

Наименование:PISTON

Каталожный номер:60280052

Комплект:1

Примечание:

№ на схеме:26

Наименование:ROD SEAL

Каталожный номер:60280053

Комплект:1

Примечание:

№ на схеме:27

Наименование:ROD SEAL

Каталожный номер:60280054

Комплект:1

Примечание:

№ на схеме:28

Наименование:BACK UP RING

Каталожный номер:60280055

Комплект:1

Примечание:

№ на схеме:29

Наименование:BACK UP RING

Каталожный номер:60280056

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:60280057

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:60280058

Комплект:1

Примечание:

№ на схеме:32

Наименование:WIPER

Каталожный номер:60280059

Комплект:1

Примечание:

№ на схеме:33

Наименование:SNAP RING

Каталожный номер:60280060

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING

Каталожный номер:60280061

Комплект:1

Примечание:

№ на схеме:35

Наименование:G.N.PROTECTION

Каталожный номер:60280062

Комплект:2

Примечание:

№ на схеме:36

Наименование:DUST WIPER

Каталожный номер:60280063

Комплект:2

Примечание:

№ на схеме:37

Наименование:DUST WIPER

Каталожный номер:60280064

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-RING

Каталожный номер:60280065

Комплект:1

Примечание:

№ на схеме:39

Наименование:WIPER GUARD

Каталожный номер:60280066

Комплект:1

Примечание:

№ на схеме:40

Наименование:PROTECTION PLATE

Каталожный номер:60280067

Комплект:1

Примечание:

№ на схеме:41

Наименование:HEX.HEAD BOLT

Каталожный номер:60280068

Комплект:8

Примечание:

№ на схеме:42

Наименование:PROTECTION PLATE

Каталожный номер:60280069

Комплект:1

Примечание:
