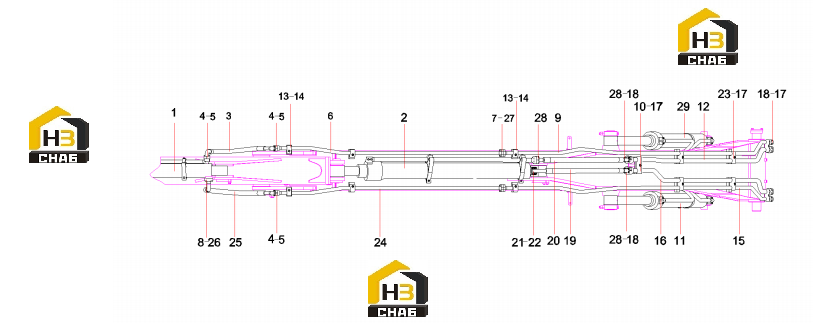

Трубопровод стрелы sy210c6c2k.3 13348700

← Составляющие ковша sy210c6c2k.3 13353140 Цилиндр ковша sy210c6c2k 13416553 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bucket cylinder tube assembly

Каталожный номер:13416553

Комплект:1

Примечание:

№ на схеме:2

Наименование:arm cylinder tube assembly

Каталожный номер:13416558

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:60142332

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:10

Примечание:

№ на схеме:5

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:20

Примечание:

№ на схеме:6

Наименование:Pipe GP,steel

Каталожный номер:11592616

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pipe GP, steel

Каталожный номер:11592530

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, pipe

Каталожный номер:11859784

Комплект:1

Примечание:

№ на схеме:11

Наименование:boom cylinder tube assembly L

Каталожный номер:13416543

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel Pipe

Каталожный номер:13024612

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:6

Примечание:

№ на схеме:14

Наименование:Screw M12x50GB70.1 12.9

Каталожный номер:A210204000351

Комплект:6

Примечание:

№ на схеме:15

Наименование:Pipe GP, steel

Каталожный номер:11592582

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel Pipe AssySY210C6C1K.3.1.1

Каталожный номер:13024614

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000366

Комплект:15

Примечание:

№ на схеме:18

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60068308

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:60037640

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:23

Наименование:Clamp, pipe

Каталожный номер:11881916

Комплект:6

Примечание:

№ на схеме:24

Наименование:Pipe GP,steel

Каталожный номер:11592618

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:60142333

Комплект:1

Примечание:

№ на схеме:26

Наименование:Split flange

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000353

Комплект:12

Примечание:

№ на схеме:29

Наименование:boom cylinder tube assembly R

Каталожный номер:13416539

Комплект:1

Примечание:
