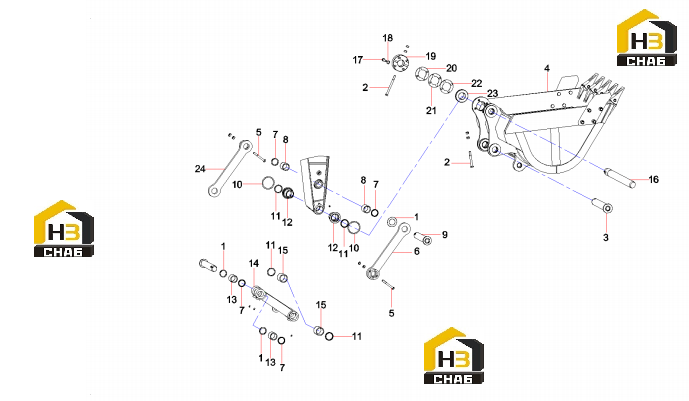

Составляющие ковша sy210c6c2k.3 13353140

← Уплотнения рукоятки sy210c6c2k.3 13353140 Трубопровод стрелы sy210c6c2k.3 13348700 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:10167595

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:4

Примечание:

№ на схеме:3

Наименование:Roll, pin

Каталожный номер:A810312110014

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bucket, modified

Каталожный номер:11859236

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20x160GB5782 10.9

Каталожный номер:A210110000300

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rocker, left

Каталожный номер:11266812

Комплект:1

Примечание:

№ на схеме:7

Наименование:DSI dust ring

Каталожный номер:B230101000622

Комплект:6

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:A820202002974

Комплект:2

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:11696987

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000324

Комплект:2

Примечание:

№ на схеме:11

Наименование:DSI dust ring

Каталожный номер:B230101000623

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sleeve, shaft

Каталожный номер:11751558

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:A820202002973

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:12036517

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, shaft

Каталожный номер:A820202002972

Комплект:2

Примечание:

№ на схеме:16

Наименование:Roll, pin

Каталожный номер:11795851

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M20x50GB5783 10.9

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 20GB93 DACROMET

Каталожный номер:24000515

Комплект:4

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:11795852

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim, adjusting

Каталожный номер:11297643

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shim, adjusting

Каталожный номер:11297642

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shim, adjusting

Каталожный номер:11297641

Комплект:4

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:A820202002008

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rocker, right

Каталожный номер:11266813

Комплект:1

Примечание:
