Уплотнения рукоятки sy210c6c2k.3 13353140

← Стрела sy210c6c2k.3 13353140 Составляющие ковша sy210c6c2k.3 13353140 →

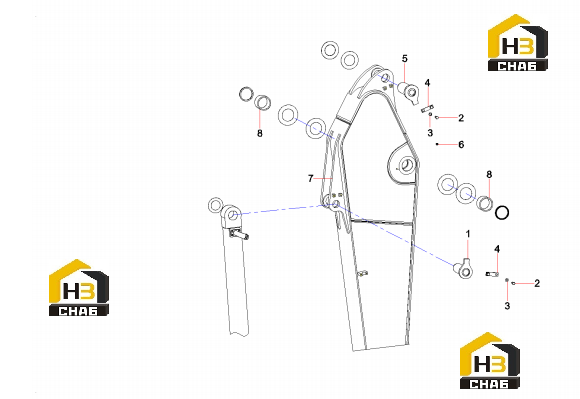

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Roll, pin

Каталожный номер:A810312110015

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000639

Комплект:10

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:5

Наименование:Roll, pin

Каталожный номер:A810312110021

Комплект:2

Примечание:

№ на схеме:6

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:7

Наименование:arm SY215C.3.3H

Каталожный номер:13124584

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:11216201

Комплект:2

Примечание:
