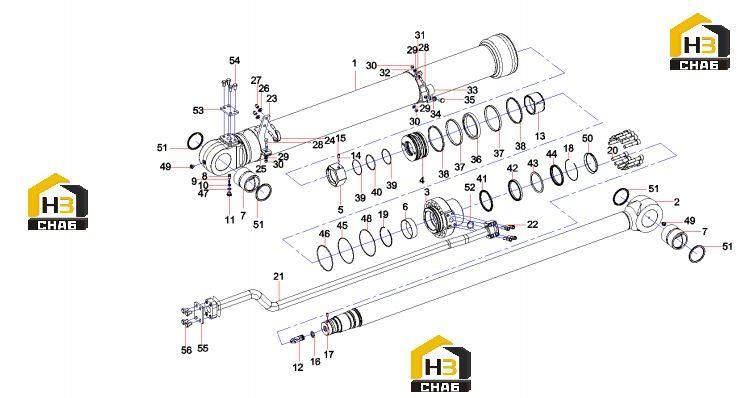

Цилиндр рукоятки sy210c6c2k.3 13416558

← Цилиндр ковша sy210c6c2k 13416553 Цилиндр стрелы левый sy210c6c2k 13416543 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TUBE S/A

Каталожный номер:60279976

Комплект:1

Примечание:

№ на схеме:2

Наименование:PISTON ROD

Каталожный номер:60279977

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEAD END COVER

Каталожный номер:60279978

Комплект:1

Примечание:

№ на схеме:4

Наименование:PISTON

Каталожный номер:60279979

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON ROD NUT

Каталожный номер:60279980

Комплект:1

Примечание:

№ на схеме:6

Наименование:BIMETAL BUSH

Каталожный номер:60279981

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSH

Каталожный номер:60279982

Комплект:2

Примечание:

№ на схеме:8

Наименование:ORIFICE

Каталожный номер:60279983

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING

Каталожный номер:60279984

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPACER

Каталожный номер:60279985

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:60279986

Комплект:1

Примечание:

№ на схеме:12

Наименование:C.E.CUSH.BUSH

Каталожный номер:60279987

Комплект:1

Примечание:

№ на схеме:13

Наименование:H.E.CUSHIONING BUSH

Каталожный номер:60279988

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEX.SOC.SET SCREW

Каталожный номер:60279989

Комплект:1

Примечание:

№ на схеме:15

Наименование:CH.ALLOY STEEL BALL

Каталожный номер:60279990

Комплект:1

Примечание:

№ на схеме:16

Наименование:CH.ALLOY STEEL BALL

Каталожный номер:60279991

Комплект:12

Примечание:

№ на схеме:17

Наименование:SET SCREW

Каталожный номер:60279992

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:60279993

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:60279994

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEX.SOC.HD.CAP.SCREW

Каталожный номер:60279995

Комплект:14

Примечание:

№ на схеме:21

Наименование:PIPE S/A

Каталожный номер:60279996

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEX. SOC. CAP SCREW

Каталожный номер:60279997

Комплект:4

Примечание:

№ на схеме:23

Наименование:CLAMP S/A

Каталожный номер:60279998

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:60279999

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:60280000

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:60280001

Комплект:2

Примечание:

№ на схеме:27

Наименование:NYLOC NUT

Каталожный номер:60280002

Комплект:2

Примечание:

№ на схеме:28

Наименование:HEX.HD.BOLT

Каталожный номер:60280003

Комплект:4

Примечание:

№ на схеме:29

Наименование:SPRING WASHER

Каталожный номер:60280004

Комплект:4

Примечание:

№ на схеме:30

Наименование:HEX.NUT (M10)

Каталожный номер:60280005

Комплект:4

Примечание:

№ на схеме:31

Наименование:CLAMP S/A

Каталожный номер:60280006

Комплект:1

Примечание:

№ на схеме:32

Наименование:CLAMP

Каталожный номер:60280007

Комплект:1

Примечание:

№ на схеме:33

Наименование:CLAMP

Каталожный номер:60280008

Комплект:1

Примечание:

№ на схеме:34

Наименование:SPRING WASHER

Каталожный номер:60280009

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEX.HD.BOLT

Каталожный номер:60280010

Комплект:1

Примечание:

№ на схеме:36

Наименование:PISTON SEAL

Каталожный номер:60280011

Комплект:1

Примечание:

№ на схеме:37

Наименование:PISTON BEARING

Каталожный номер:60280012

Комплект:2

Примечание:

№ на схеме:38

Наименование:PISTON BEARING

Каталожный номер:60280013

Комплект:2

Примечание:

№ на схеме:39

Наименование:BACK UP RING

Каталожный номер:60280014

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:60280015

Комплект:1

Примечание:

№ на схеме:41

Наименование:ROD SEAL

Каталожный номер:60280016

Комплект:1

Примечание:

№ на схеме:42

Наименование:ROD SEAL

Каталожный номер:60280017

Комплект:1

Примечание:

№ на схеме:43

Наименование:BACK-UP RING

Каталожный номер:60280018

Комплект:1

Примечание:

№ на схеме:44

Наименование:WIPER

Каталожный номер:60280019

Комплект:1

Примечание:

№ на схеме:45

Наименование:BACK-UP RING

Каталожный номер:60280020

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:60280021

Комплект:1

Примечание:

№ на схеме:47

Наименование:O- RING

Каталожный номер:60280022

Комплект:1

Примечание:

№ на схеме:48

Наименование:O-RING

Каталожный номер:60280023

Комплект:1

Примечание:

№ на схеме:49

Наименование:PROTECTION

Каталожный номер:60280024

Комплект:2

Примечание:

№ на схеме:50

Наименование:WIPER GUARD

Каталожный номер:60280025

Комплект:1

Примечание:

№ на схеме:51

Наименование:WIPER (CE)

Каталожный номер:60280026

Комплект:4

Примечание:

№ на схеме:52

Наименование:O-RING

Каталожный номер:60280027

Комплект:1

Примечание:

№ на схеме:53

Наименование:PROTECTION PLATE

Каталожный номер:60280028

Комплект:1

Примечание:

№ на схеме:54

Наименование:HEX.HD.BOLT

Каталожный номер:60280029

Комплект:4

Примечание:

№ на схеме:55

Наименование:PROTECTION PLATE

Каталожный номер:60280030

Комплект:1

Примечание:

№ на схеме:56

Наименование:HEX.HD.SCREW

Каталожный номер:60280031

Комплект:4

Примечание:
