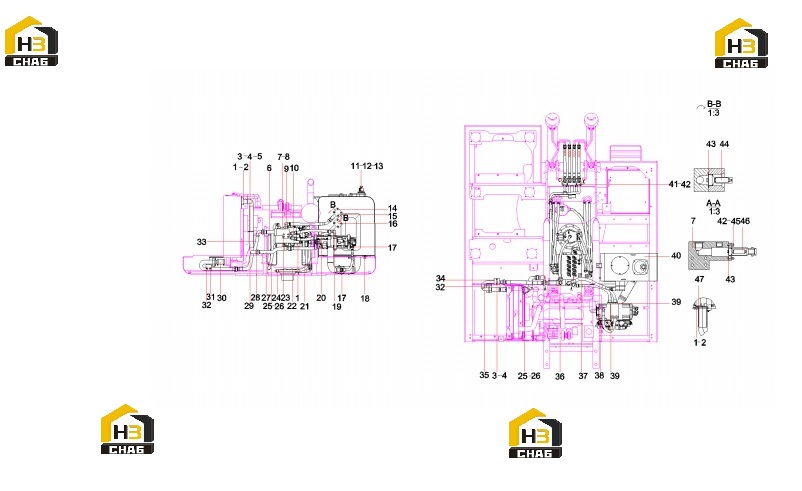

Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 2)

← Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 1) Соединители трубопровода гидравлического sy155c9i3k.1.2 13584654 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000513

Комплект:14

Примечание:

№ на схеме:3

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:3

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000012

Комплект:14

Примечание:

№ на схеме:5

Наименование:Steel Plate SY155C9I3K.1.2-22

Каталожный номер:13588668

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe GP, return, oil

Каталожный номер:11728602

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange block SY135C.1.2.3-2

Каталожный номер:13282207

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:10

Наименование:Right angle combined adaptor

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:11

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M10x65 GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, oil return

Каталожный номер:12159487

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:5

Примечание:

№ на схеме:19

Наименование:Hose,rubber

Каталожный номер:B230103001782

Комплект:1

Примечание:

№ на схеме:20

Наименование:rubber hose

Каталожный номер:60279419

Комплект:1

Примечание:

№ на схеме:21

Наименование:main valve frame SY135C.1.2.7

Каталожный номер:13282859

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:23

Наименование:Bolt M12x80 GB5782 10.9

Каталожный номер:A210110000014

Комплект:4

Примечание:

№ на схеме:24

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000514

Комплект:18

Примечание:

№ на схеме:27

Наименование:Hose, Assembly, Hydraulic

Каталожный номер:B230103004777

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil Return Steel Pipe

Каталожный номер:13424503

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:32

Наименование:Steel Plate SY155C9I3K.1.2-21

Каталожный номер:13588665

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose Assembly

Каталожный номер:B230103005693

Комплект:1

Примечание:

№ на схеме:34

Наименование:steel pipe support plate

Каталожный номер:13588671

Комплект:1

Примечание:

№ на схеме:35

Наименование:Oil Return Steel Pipe

Каталожный номер:13424523

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose,rubber

Каталожный номер:60067539

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:39

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:40

Наименование:hydraulic fuel tank assy

Каталожный номер:13595457

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:24000512

Комплект:74

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:44

Наименование:Valve, check

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:46

Наименование:Valve, check

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:
