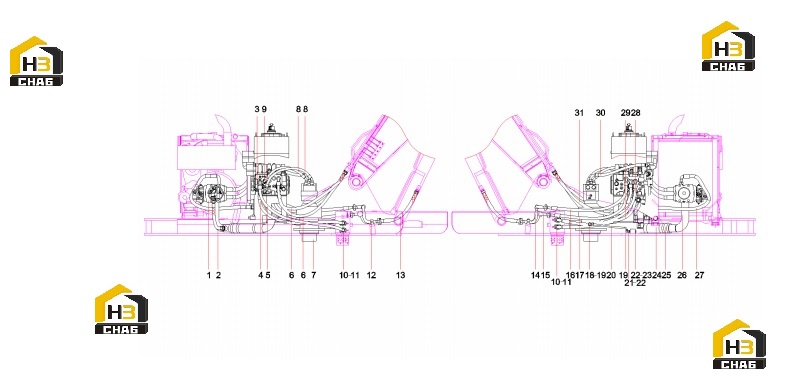

Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 1)

← Комплектующие поворотной рамы sy155c9i3k.1 13595803 Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger Pump

Каталожный номер:60291704

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:B230103002256

Комплект:1

Примечание:

№ на схеме:3

Наименование:Multi-way valve

Каталожный номер:60251677

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber Hose

Каталожный номер:60170667

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103006438

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:B230103003627

Комплект:2

Примечание:

№ на схеме:7

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose 4SP16-DKOL

Каталожный номер:12753676

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000354

Комплект:48

Примечание:

№ на схеме:11

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103005717

Комплект:4

Примечание:

№ на схеме:14

Наименование:big cavity pipe of boom

Каталожный номер:13283613

Комплект:1

Примечание:

№ на схеме:15

Наименование:small cavity pipe of boom

Каталожный номер:13283963

Комплект:1

Примечание:

№ на схеме:16

Наименование:rubber hose

Каталожный номер:60266851

Комплект:1

Примечание:

№ на схеме:17

Наименование:rubber hose

Каталожный номер:60266852

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:60281981

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil suction rubber hose

Каталожный номер:A820606020616

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:26

Наименование:Oil Suction Steel

Каталожный номер:13424603

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:B230103001005

Комплект:1

Примечание:

№ на схеме:28

Наименование:rubber hose

Каталожный номер:60266849

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103007775

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber hose

Каталожный номер:B230103000950

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rubber hose

Каталожный номер:B230103006441

Комплект:2

Примечание:
