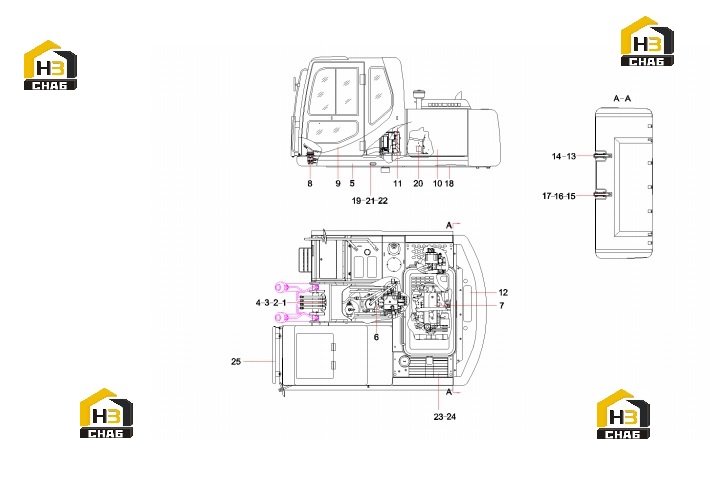

Комплектующие поворотной рамы sy155c9i3k.1 13595803

← Компоненты основные экскаватора sy155c9 13567242 Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:revolving frame SY155C9I3K.1.1

Каталожный номер:13588235

Комплект:1

Примечание:

№ на схеме:6

Наименование:hydraulic main pipeline

Каталожный номер:13584654

Комплект:1

Примечание:

№ на схеме:7

Наименование:Powertrain system

Каталожный номер:13584331

Комплект:1

Примечание:

№ на схеме:8

Наименование:pilot rube hose SY155C9I3K.1.4

Каталожный номер:13584622

Комплект:1

Примечание:

№ на схеме:9

Наименование:cab SY155C9I3K.1.5

Каталожный номер:13640579

Комплект:1

Примечание:

№ на схеме:10

Наименование:General assembly of covering parts

Каталожный номер:13592841

Комплект:1

Примечание:

№ на схеме:11

Наименование:air conditioning

Каталожный номер:13047416

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight assembly

Каталожный номер:13593432

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M27x240 GB5782-00 10.9

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 27 GB1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:18

Наименование:general assembly of bottom sealing

Каталожный номер:12731217

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11225691

Комплект:2

Примечание:

№ на схеме:20

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738050

Комплект:4

Примечание:

№ на схеме:21

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738042

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:11133774

Комплект:2

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:25

Наименование:Guard mesh SY155C9I2K.1.2

Каталожный номер:13173732

Комплект:1

Примечание:
