Соединители трубопровода гидравлического sy155c9i3k.1.2 13584654

← Трубопровод гидравлической системы sy155c9i3k.1.2 13584654 (часть 2) Насос плунжерный 60291704 →

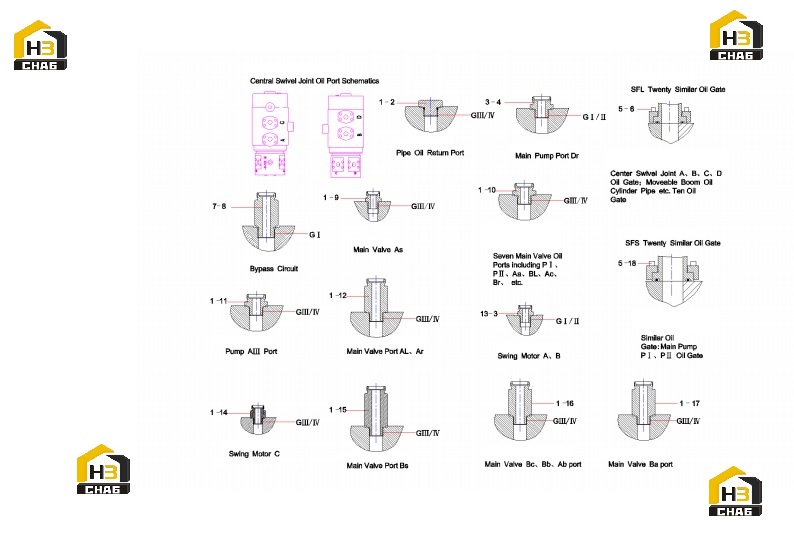

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:19

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:A820205002351

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000354

Комплект:48

Примечание:

№ на схеме:6

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:21002825

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002473

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205002474

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe connector

Каталожный номер:12329107

Комплект:1

Примечание:

№ на схеме:15

Наименование:G3/4-M26-L115 Adaptor SY55C.1.2

Каталожный номер:13203028

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joint SY50C1K3NU.1.2-10

Каталожный номер:13269672

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:12072680

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:4

Примечание:
