Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 2)

Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 2)

← Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 1) Система электрическая кабины sy155c9i3k.5c.1 13593439 →

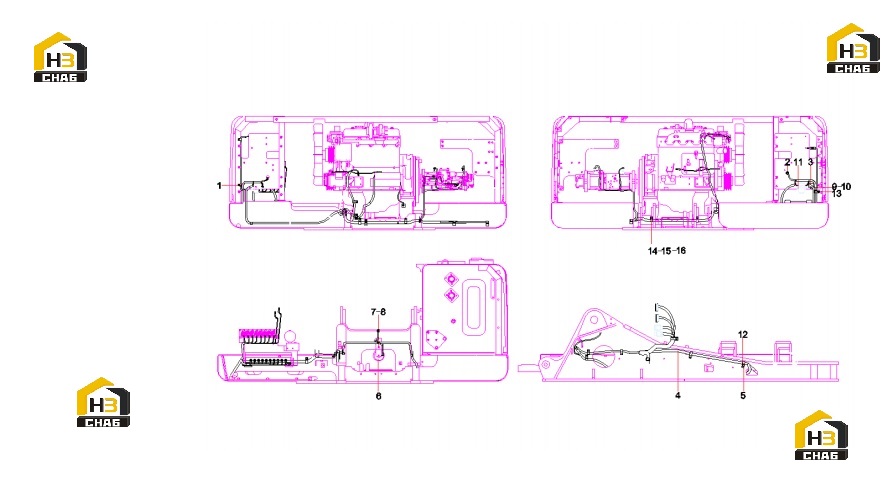

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wire Clamp
Каталожный номер:60083322
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Socket, two-wire
Каталожный номер:B241000000022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Box, fuse
Каталожный номер:A241300000059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Vehicle Body Harness
Каталожный номер:13732950
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Harness clamp
Каталожный номер:60086357
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:horn
Каталожный номер:60241902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000343
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000633
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M4x12 GB818
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 12 GB96.1
Каталожный номер:60060548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:fixed board unit
Каталожный номер:13820489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:The Bracket for connecter of
Каталожный номер:12061491
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:The Bracket for connecter of
Каталожный номер:12060897
Комплект:1
Примечание:
