Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 1)

Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 1)

← Система электрическая экскаватора sy155c9i3k.5 13586622 Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 2) →

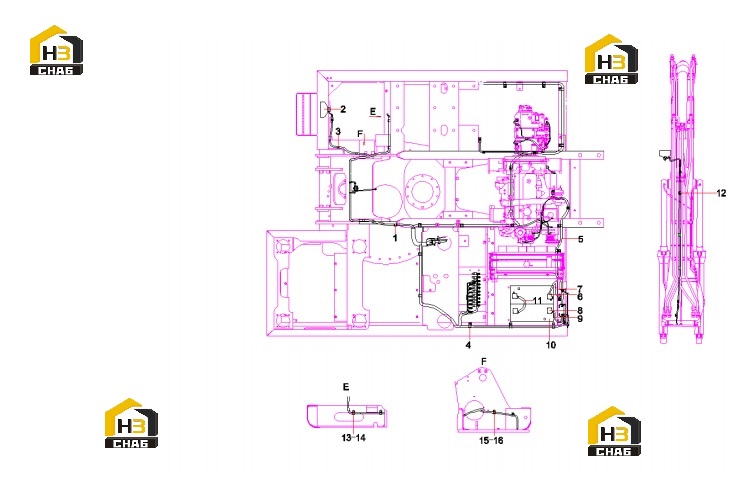

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp, harness
Каталожный номер:60086354
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lamp, working
Каталожный номер:A241100000352
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp, harness
Каталожный номер:60086353
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp, harness
Каталожный номер:60086355
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Power line
Каталожный номер:60193173
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Battery Cable Negitive
Каталожный номер:60013321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Wire, power supply
Каталожный номер:60012803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Battery Cable Positive
Каталожный номер:60013322
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Wire, power supply
Каталожный номер:60018110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Battery
Каталожный номер:-
Комплект:2
Примечание:Modification or other
0 ₽
шт
№ на схеме:11
Наименование:Wire, power supply
Каталожный номер:60012792
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tape, binding, nylon
Каталожный номер:A239900000053
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000199
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:24000639
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210111000195
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000637
Комплект:7
Примечание:
