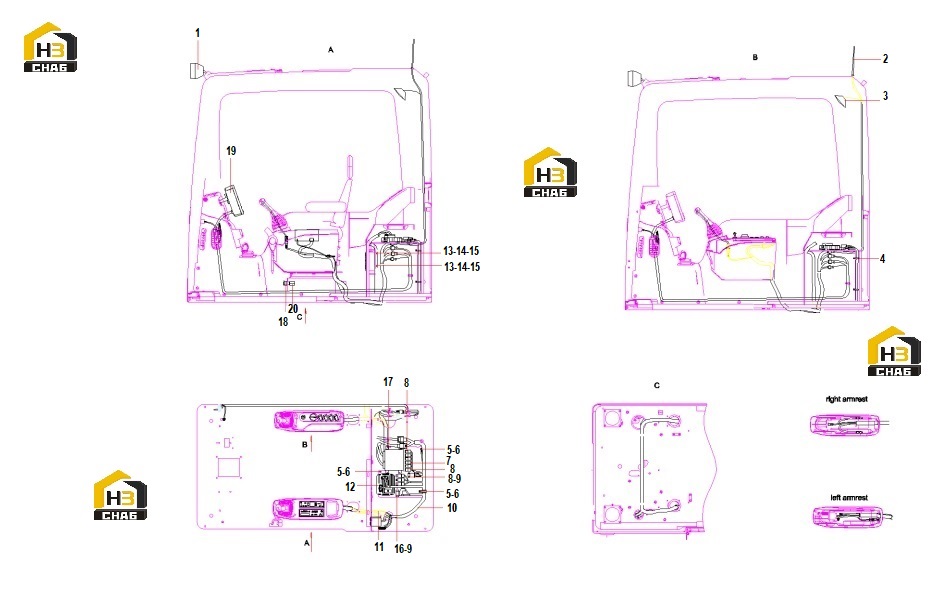

Система электрическая кабины sy155c9i3k.5c.1 13593439

← Комплектующие электрической системы экскаватора sy155c9 13745337 (часть 2) Комплектующие электрической системы кабины sy155c9i3k.5c.1.1 13593435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:2

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:3

Наименование:Speaker

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:60060565

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:3

Примечание:

№ на схеме:7

Наименование:Intermediate Relay

Каталожный номер:60245361

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:13

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60238782

Комплект:13

Примечание:

№ на схеме:10

Наименование:cab harness SY155C9I3K.5.1CQ

Каталожный номер:13732959

Комплект:1

Примечание:

№ на схеме:11

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:12

Наименование:Electrical assembly

Каталожный номер:13593435

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210210000017

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210210000003

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:18

Наименование:Button, Stop, Emergency

Каталожный номер:B240200000059

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sany Encourage Control Display

Каталожный номер:13584346

Комплект:1

Примечание:

№ на схеме:20

Наименование:Module,contact

Каталожный номер:60050766

Комплект:1

Примечание:
